Intégration d'un porte embout
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    LE FORUM DU COUTEAU SUISSE Index du Forum -> LES COUTEAUX SUISSES : -> CREATIONS , RESTAURATIONS , ET CUSTOMISATIONS
Sujet précédent :: Sujet suivant
Auteur Message
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 085
Localisation: Puy de Dome
Votre âge: 39

MessagePosté le: Mer 7 Déc 2016 - 23:41    Sujet du message: Intégration d'un porte embout Répondre en citant

PublicitéSupprimer les publicités ?
En attendant de trouver des pièces pas trop chères pour le projet de Fieldmaster compact en 84 mm, je planche sur un projet assez sympa.
L'idée est de remplacer les tournevis plats et cruciformes par un porte embouts de type Hex-bit standard. Ce serait plus pratique car les philips sont remplacés par les pozidrive voire les TorX.
Des embouts standards pour trouver des modèles facilement, de meilleure qualité que les embouts plats leatherman (pratiques mais ils s'émoussent vite).
Un custom très axé bricolage donc!

Les outils que j'aimerais embarquer:
- grande lame
- combo (evidemment!)
- pinces et ciseaux
- poinçon
- scie à métaux ou à bois (une lame polyvalente serait top!)
- porte embout

Le reste va dépendre de la place qu'il me restera..

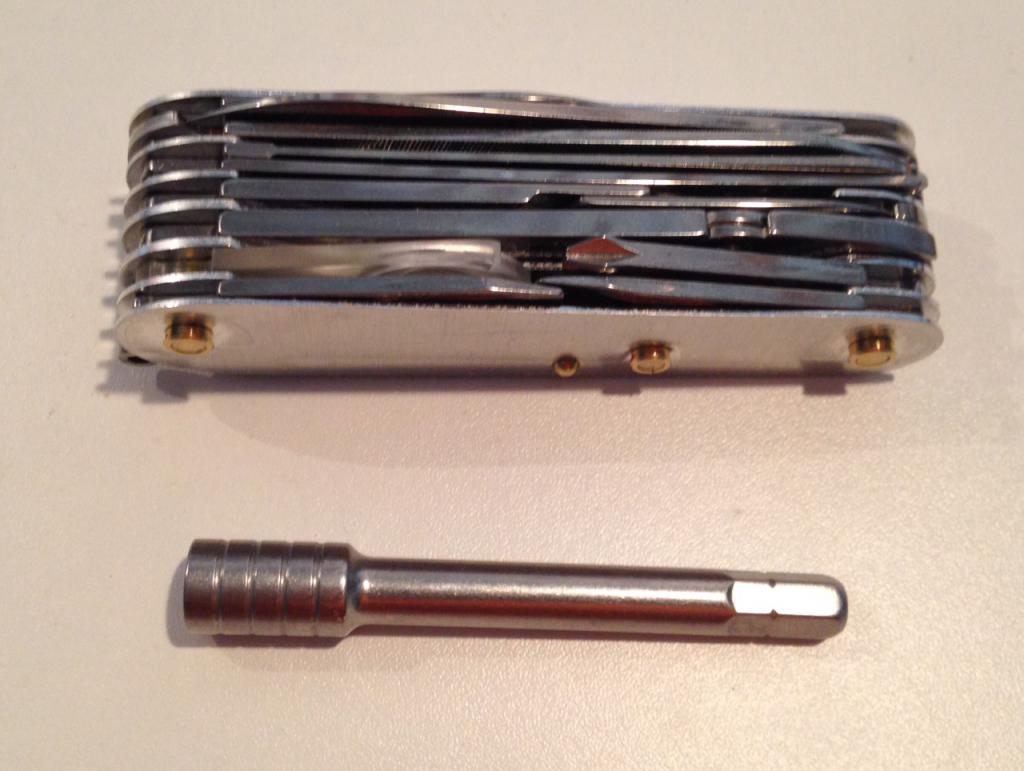

Je compte partir d'un Swisschamp (je suis plus à l'aise avec les custom 91mm et j'ai déniché un exemplaire pas trop cher) et d'une extension pour Swisstool. Parceque cela reste Victorinox et que le diamêtre n'est pas trop large.


La bonne nouvelle, c'est que le porte embout a un diamètre maximal de 10 mm, ce qui corespond à trois couches à peu près. C'est jouable mais il faudra faire des compromis (ou des sacrifices, question de point de vue Embarassed ).
La mauvaise c'est qu'il va falloir usiner la tige, l'aplatir, la percer (joie!) et se débrouiller pour que les ressorts gardent suffisamment de tension.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook: http://www.facebook.com/groups/1546581692041945/
Revenir en haut
RenoFéroce
MODO
MODO

Hors ligne

Inscrit le: 28 Fév 2016
Messages: 3 466
Localisation: Calvados
Votre âge: 51

MessagePosté le: Jeu 8 Déc 2016 - 06:15    Sujet du message: Intégration d'un porte embout Répondre en citant

Super idée.  Okay Okay Okay
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
"Chacun de nous, dans sa vie, a sa propre montagne à gravir. " Mike Horn
Revenir en haut
Hulk.


Hors ligne

Inscrit le: 18 Avr 2014
Messages: 1 171
Localisation: Sud
Votre âge: 35

MessagePosté le: Jeu 8 Déc 2016 - 09:24    Sujet du message: Intégration d'un porte embout Répondre en citant

hormis que le modèle existe deja chez victorinox .
je te conseil de prendre ton temps et de faire beaucoup de montage a blanc .

curieux de savoir si tu va usiner un seul coter a la manière du tir bouchon , ou les 2 faces simultanement , car les 2 ouvres des possibilités diverse .

je pense notamment a l’intégration sur l’extérieur ce qui peu te faire gagner une certaine place .

bref c'est le genre de projet que j'aime bien, ça fait travaillé la tête  Okay
Revenir en haut
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 085
Localisation: Puy de Dome
Votre âge: 39

MessagePosté le: Jeu 8 Déc 2016 - 15:14    Sujet du message: Intégration d'un porte embout Répondre en citant

Je pense faire une fenêtre dans le coté extérieur à la manière d'un tire bouchon.
Ce modèle existe déjà?
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook: http://www.facebook.com/groups/1546581692041945/
Revenir en haut
Hulk.


Hors ligne

Inscrit le: 18 Avr 2014
Messages: 1 171
Localisation: Sud
Votre âge: 35

MessagePosté le: Jeu 8 Déc 2016 - 16:27    Sujet du message: Intégration d'un porte embout Répondre en citant

le cybertool , mais ton intégration risque d’être plus intéressante
Revenir en haut
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 085
Localisation: Puy de Dome
Votre âge: 39

MessagePosté le: Jeu 8 Déc 2016 - 17:25    Sujet du message: Intégration d'un porte embout Répondre en citant

Hulk. a écrit:
le cybertool , mais ton intégration risque d’être plus intéressante


C'est vrai mais ce ne sont pas des embouts de taille standard. Cette intégration permettrait (si ça marche bien sur) d'adapter tous les embouts du commerce.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook: http://www.facebook.com/groups/1546581692041945/
Revenir en haut
MACGYVER
ADMIN
ADMIN

Hors ligne

Inscrit le: 15 Mai 2010
Messages: 46 485
Localisation: VAL D'OISE
Votre âge: 58

MessagePosté le: Jeu 8 Déc 2016 - 20:16    Sujet du message: Intégration d'un porte embout Répondre en citant



J'ai hâte de voir la suite Grenboerg !!

Okay
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Un SAK , même plusieurs , sinon rien !!
Revenir en haut
Visiter le site web du posteur
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 085
Localisation: Puy de Dome
Votre âge: 39

MessagePosté le: Sam 10 Déc 2016 - 12:32    Sujet du message: Intégration d'un porte embout Répondre en citant

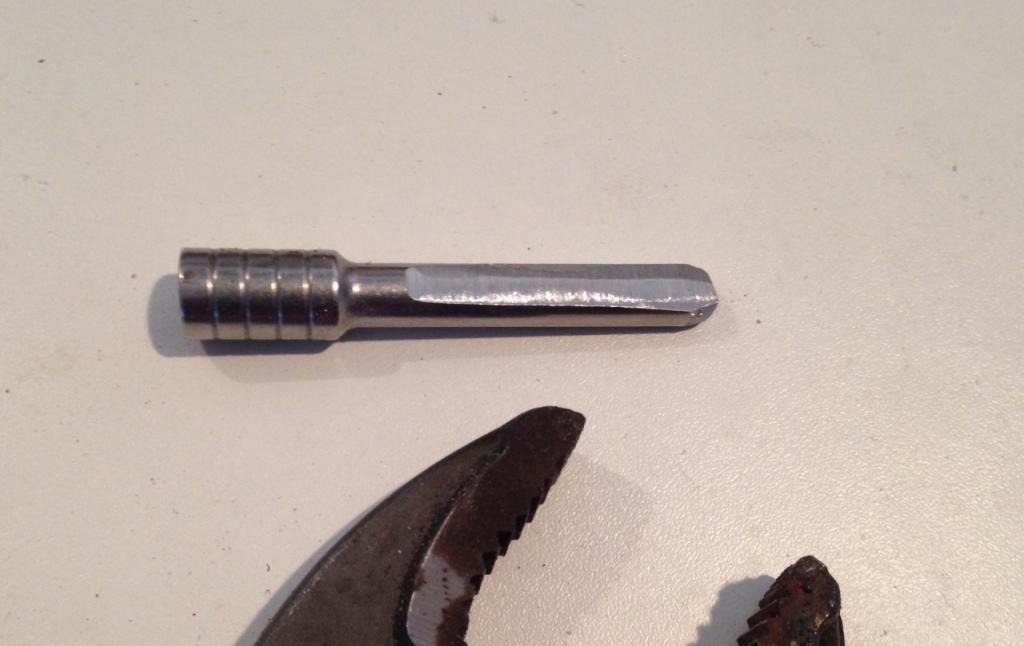

L'usinage de l'extension est plus simple que prévu, j'ai raccourci et dégrossi à la disqueuse puis affiné au combiné ponceur.
Je voulais ne faire d'un coté comme sur les tournevis ronds mais j'ai du faire un petit méplat de l'autre coté pour assurer un bon contact avec l'intercalaire.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook: http://www.facebook.com/groups/1546581692041945/
Revenir en haut
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 085
Localisation: Puy de Dome
Votre âge: 39

MessagePosté le: Sam 10 Déc 2016 - 12:33    Sujet du message: Intégration d'un porte embout Répondre en citant

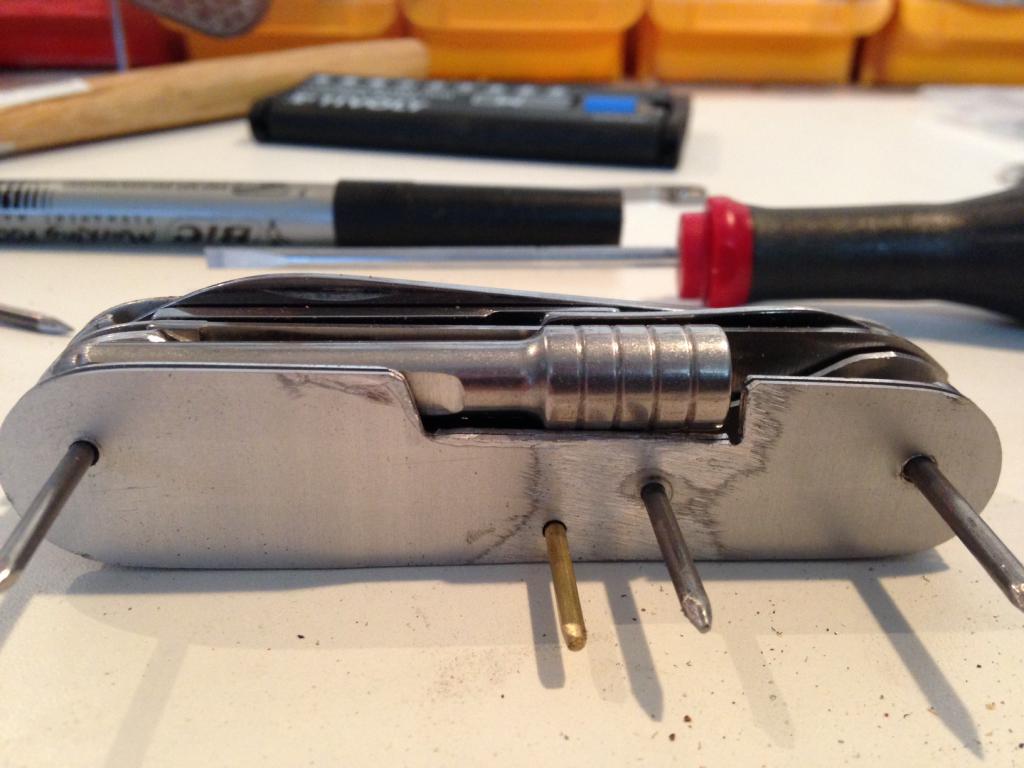

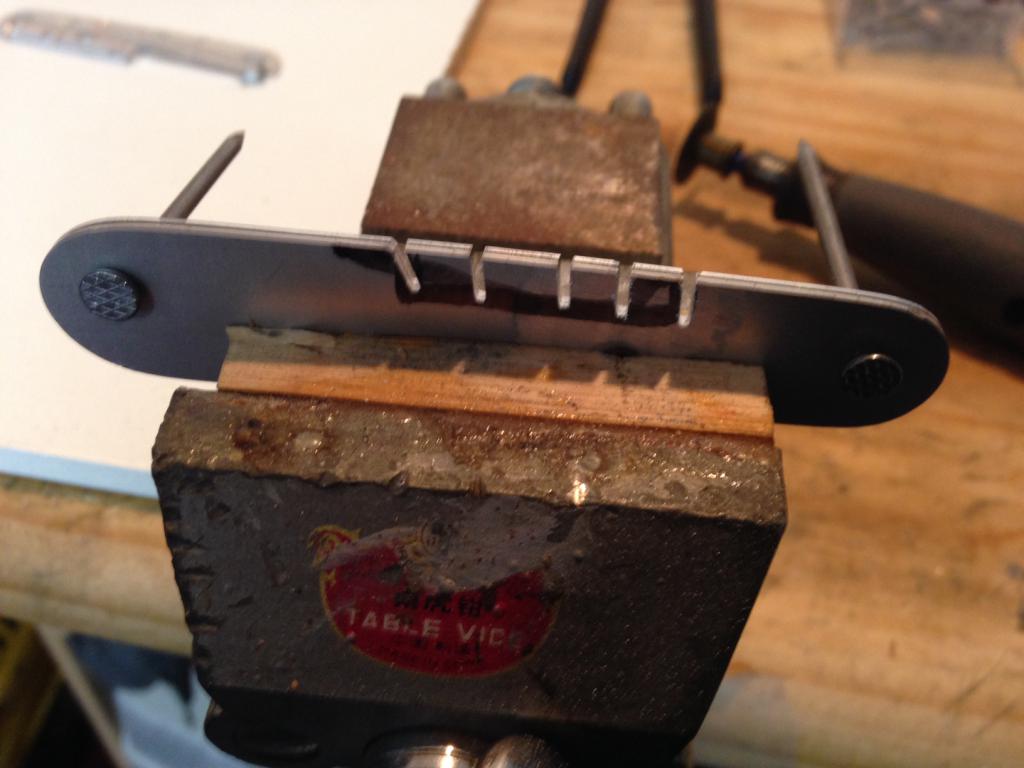

Pour l'intégration, j'ai fait une ouverture dans les plaquettes extérieures.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook: http://www.facebook.com/groups/1546581692041945/
Revenir en haut
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 085
Localisation: Puy de Dome
Votre âge: 39

MessagePosté le: Sam 10 Déc 2016 - 12:36    Sujet du message: Intégration d'un porte embout Répondre en citant

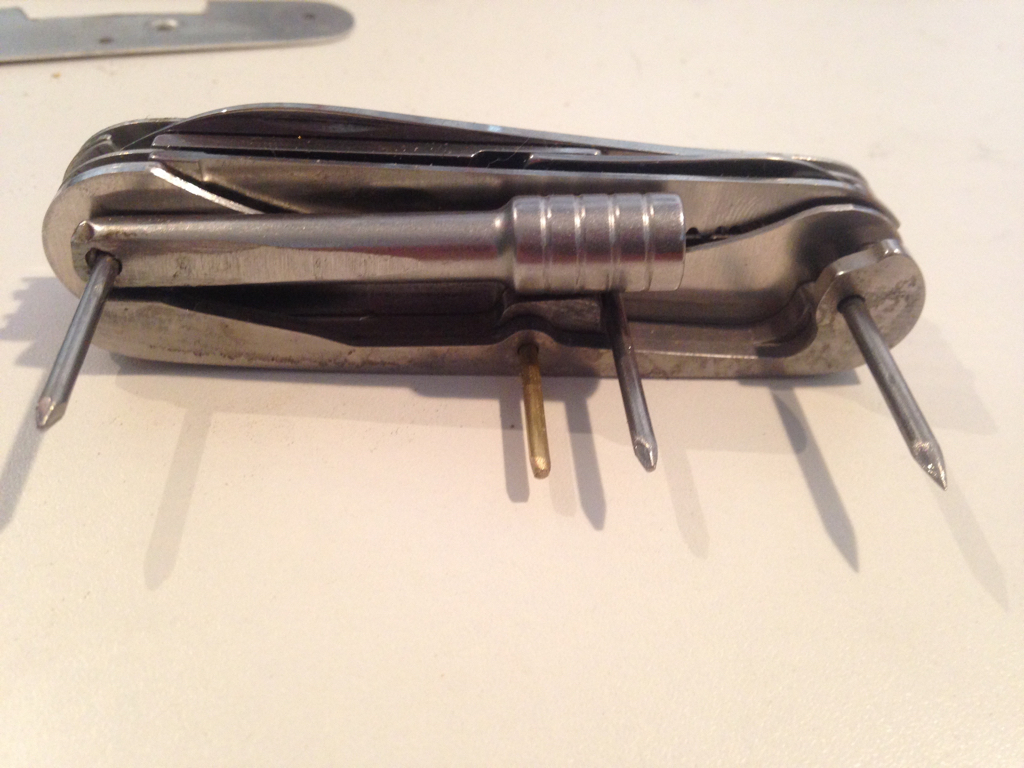

J'ai du adapter la forme de l'intercalaire pour ajuster la hauteur du porte embout mais c'est réglé!

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook: http://www.facebook.com/groups/1546581692041945/
Revenir en haut
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 085
Localisation: Puy de Dome
Votre âge: 39

MessagePosté le: Sam 10 Déc 2016 - 12:42    Sujet du message: Intégration d'un porte embout Répondre en citant

J'ai mis une deuxième plaquette extérieure pour que je puisse mettre un manche celidor entier sans avoir besoin de le découper.
Je n'ai pas encore essayé, on verra selon le rendu final.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook: http://www.facebook.com/groups/1546581692041945/
Revenir en haut
MACGYVER
ADMIN
ADMIN

Hors ligne

Inscrit le: 15 Mai 2010
Messages: 46 485
Localisation: VAL D'OISE
Votre âge: 58

MessagePosté le: Sam 10 Déc 2016 - 12:43    Sujet du message: Intégration d'un porte embout Répondre en citant



Incroyable Grenboerg !!

Okay Okay Okay
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Un SAK , même plusieurs , sinon rien !!
Revenir en haut
Visiter le site web du posteur
RenoFéroce
MODO
MODO

Hors ligne

Inscrit le: 28 Fév 2016
Messages: 3 466
Localisation: Calvados
Votre âge: 51

MessagePosté le: Sam 10 Déc 2016 - 14:13    Sujet du message: Intégration d'un porte embout Répondre en citant

Bravo !!
Impressionnant ! Moi qui n'ai encore pas démonté un 1er SAK, je suis sur le c..........
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
"Chacun de nous, dans sa vie, a sa propre montagne à gravir. " Mike Horn
Revenir en haut
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 085
Localisation: Puy de Dome
Votre âge: 39

MessagePosté le: Sam 10 Déc 2016 - 14:29    Sujet du message: Intégration d'un porte embout Répondre en citant

Merci Mac et Reno mais il reste encore le gros problème de la gestion de la tension des ressorts.
Mais j'ai bon espoir!
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook: http://www.facebook.com/groups/1546581692041945/
Revenir en haut
jack o'neill


Hors ligne

Inscrit le: 14 Sep 2013
Messages: 2 348
Localisation: Nogent (45)
Votre âge: 38

MessagePosté le: Sam 10 Déc 2016 - 15:38    Sujet du message: Intégration d'un porte embout Répondre en citant

Super travail .
Revenir en haut
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 085
Localisation: Puy de Dome
Votre âge: 39

MessagePosté le: Sam 10 Déc 2016 - 23:33    Sujet du message: Intégration d'un porte embout Répondre en citant

Merci Jack! J'en suis au perçage et c'est loooong !
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook: http://www.facebook.com/groups/1546581692041945/
Revenir en haut
Skintag


Hors ligne

Inscrit le: 20 Juil 2014
Messages: 1 151
Localisation: Lyon
Votre âge: 25

MessagePosté le: Dim 11 Déc 2016 - 17:45    Sujet du message: Intégration d'un porte embout Répondre en citant

Wha projet ambitieux.Penses-tu y ajouter des embouts pour venir au bout de ce porte embout ?
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Le pioneer : simplicité, praticité, l'élégance en plus.
Revenir en haut
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 085
Localisation: Puy de Dome
Votre âge: 39

MessagePosté le: Dim 11 Déc 2016 - 19:35    Sujet du message: Intégration d'un porte embout Répondre en citant

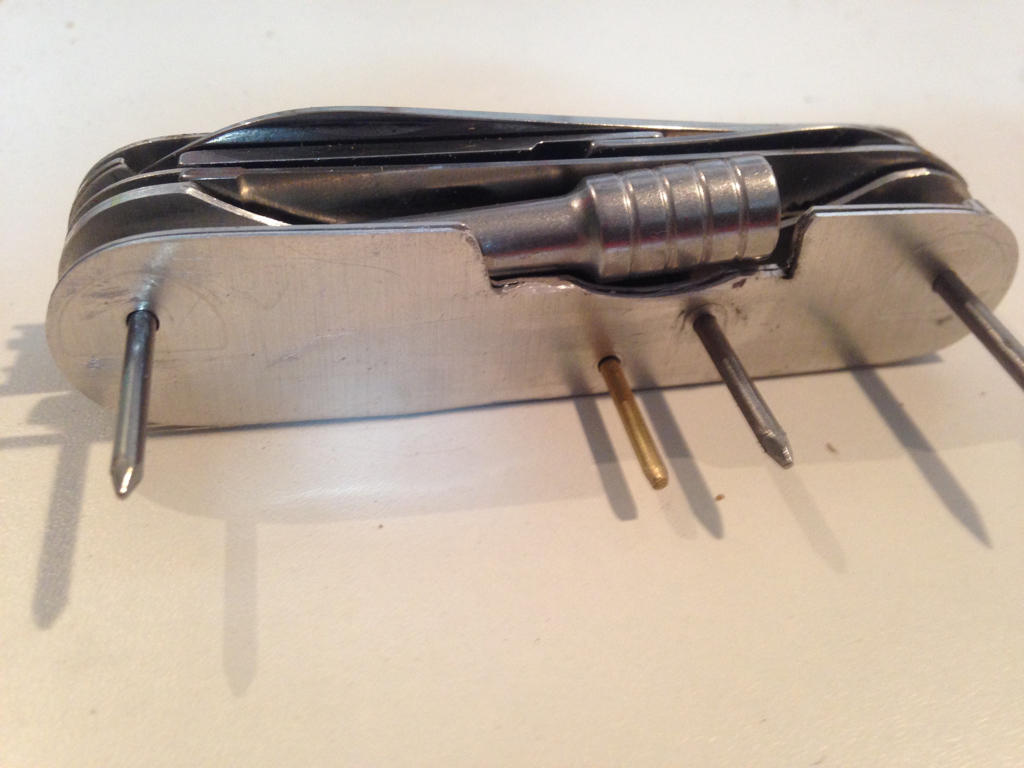

J'ai pas mal avancé mais il reste à ajuster la forme du culot de la pièce pour avoir une bonne ouverture et un bon maintien une fois ouvert. Je ne pense pas mettre d'embouts dans le couteau lui même, je ferai un étui à deux emplacment: un pour le couteau et un pour le rack d'embouts Hex.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook: http://www.facebook.com/groups/1546581692041945/
Revenir en haut
Hulk.


Hors ligne

Inscrit le: 18 Avr 2014
Messages: 1 171
Localisation: Sud
Votre âge: 35

MessagePosté le: Lun 12 Déc 2016 - 10:15    Sujet du message: Intégration d'un porte embout Répondre en citant

je voyais pas ca comme ca , du coup te faut 2 gros ressorts
Revenir en haut
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 085
Localisation: Puy de Dome
Votre âge: 39

MessagePosté le: Lun 12 Déc 2016 - 11:13    Sujet du message: Intégration d'un porte embout Répondre en citant

C'est ça! J'ai utilisé le ressort de la pince sur l'extérieur: il est très large et englobe le pivot: ça donne de la stabilité. Au milieu, j'ai mis le ressort du cruciforme: assez large et son dos est plat.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook: http://www.facebook.com/groups/1546581692041945/
Revenir en haut
Skintag


Hors ligne

Inscrit le: 20 Juil 2014
Messages: 1 151
Localisation: Lyon
Votre âge: 25

MessagePosté le: Lun 12 Déc 2016 - 12:14    Sujet du message: Intégration d'un porte embout Répondre en citant

Grenboerg a écrit:
J'ai pas mal avancé mais il reste à ajuster la forme du culot de la pièce pour avoir une bonne ouverture et un bon maintien une fois ouvert. Je ne pense pas mettre d'embouts dans le couteau lui même, je ferai un étui à deux emplacment: un pour le couteau et un pour le rack d'embouts Hex.


C'est le mieux je pense.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Le pioneer : simplicité, praticité, l'élégance en plus.
Revenir en haut
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 085
Localisation: Puy de Dome
Votre âge: 39

MessagePosté le: Jeu 29 Déc 2016 - 20:02    Sujet du message: Intégration d'un porte embout Répondre en citant

J'ai eu enfin un peu de temps pour avancer dans ce projet.
Percer 7 mm d'inox c'est pas de la tarte mais avec une fraise diamantée et des forets au cobalt (lubrification dans la pulpe d'oignon, à l'ancienne!), ça s'est quand même bien passé.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook: http://www.facebook.com/groups/1546581692041945/
Revenir en haut
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 085
Localisation: Puy de Dome
Votre âge: 39

MessagePosté le: Jeu 29 Déc 2016 - 20:04    Sujet du message: Intégration d'un porte embout Répondre en citant

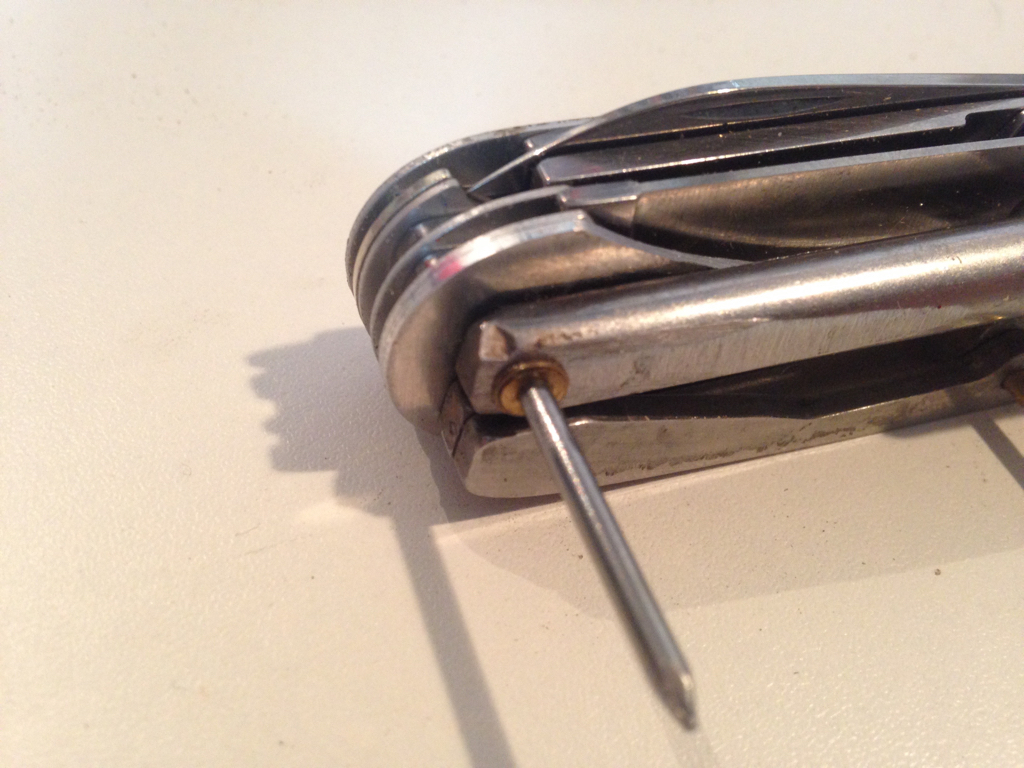

Le gros souci a été la tension des ressorts. dans ma folie j'ai voulu faire un dos plat ou presque. J'ai supprimé le gros cruciforme, plus besoin avec un porte embout pour y mettre le poinçon. Montage pas banal et tension à rectifier.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook: http://www.facebook.com/groups/1546581692041945/
Revenir en haut
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 085
Localisation: Puy de Dome
Votre âge: 39

MessagePosté le: Jeu 29 Déc 2016 - 20:05    Sujet du message: Intégration d'un porte embout Répondre en citant

Une fois les cotés en place, patatras! Du jeu lateral dans le porte embout, du coup j'ai limé une bague pour en faire une rondelle:

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook: http://www.facebook.com/groups/1546581692041945/
Revenir en haut
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 085
Localisation: Puy de Dome
Votre âge: 39

MessagePosté le: Jeu 29 Déc 2016 - 20:07    Sujet du message: Intégration d'un porte embout Répondre en citant

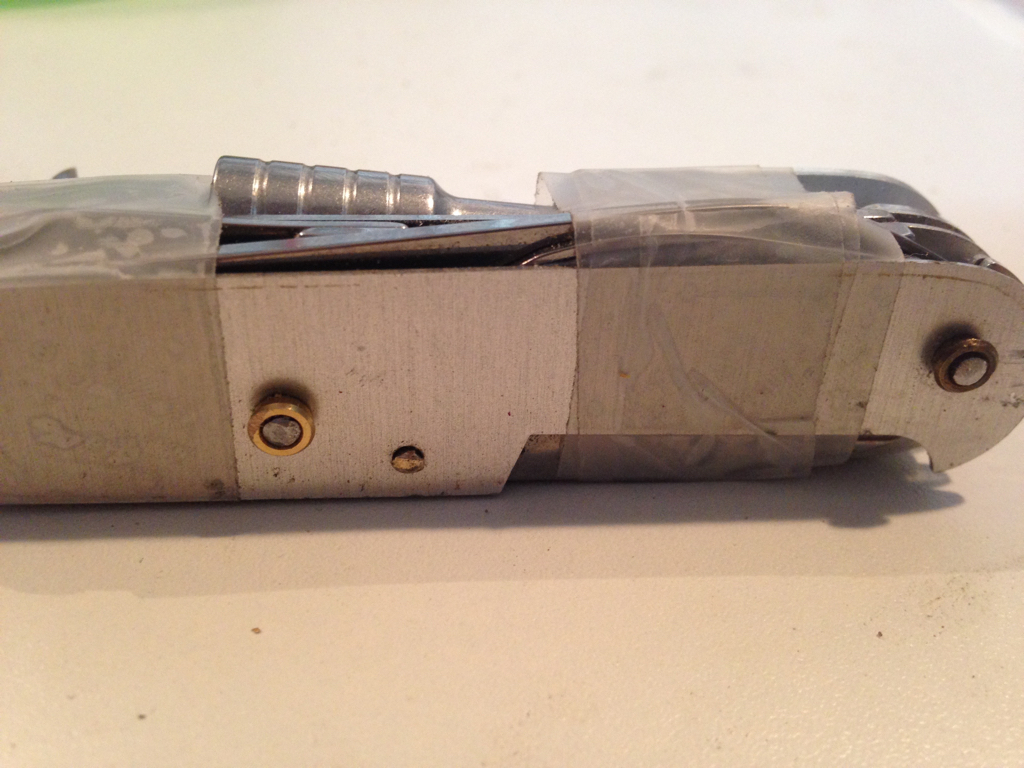

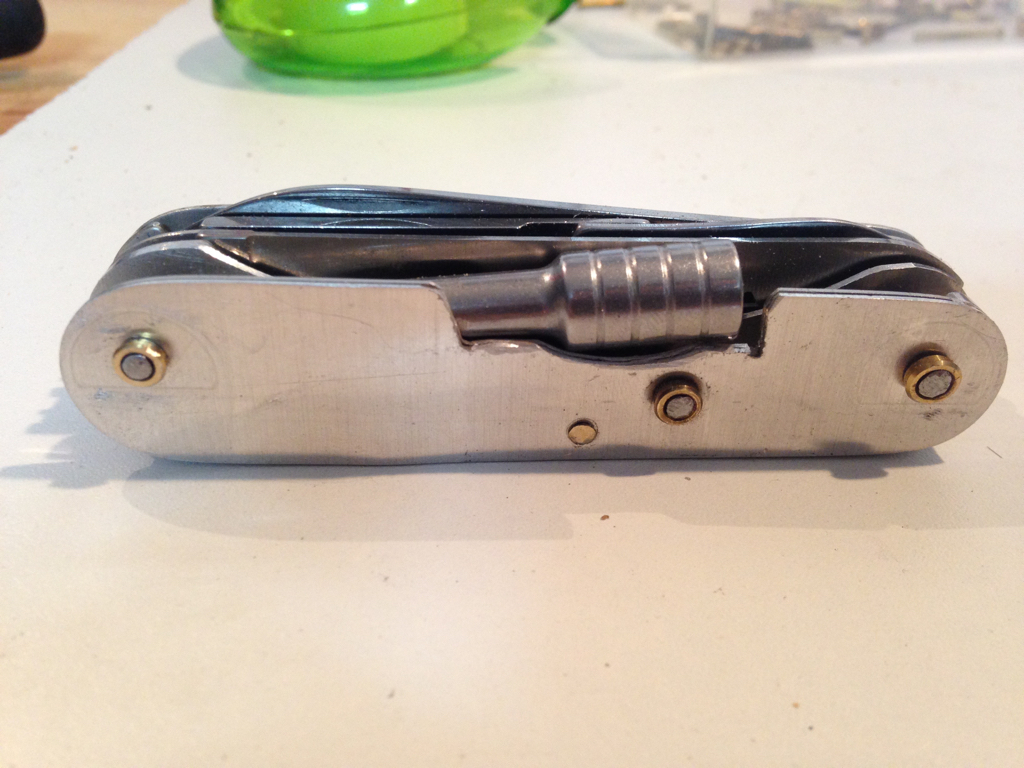

Scotcher, mater et poncer les rivets. La routine maintenant mais je suis quand même content du résultat.



~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook: http://www.facebook.com/groups/1546581692041945/
Revenir en haut
