Nous en parlons régulièrement: les LED de nos Couteaux Lite sont minables.
J'avais essayé de booster leur puissance en gardant le boitier d'origine ,
mais je n'ai guère de compétences en électronique et le résultat avait été efficace mais vraiment très laid.

Nouvelle approche: dans le couteau, il n'y a pas la place mais les plaquettes ont un volume conséquent.

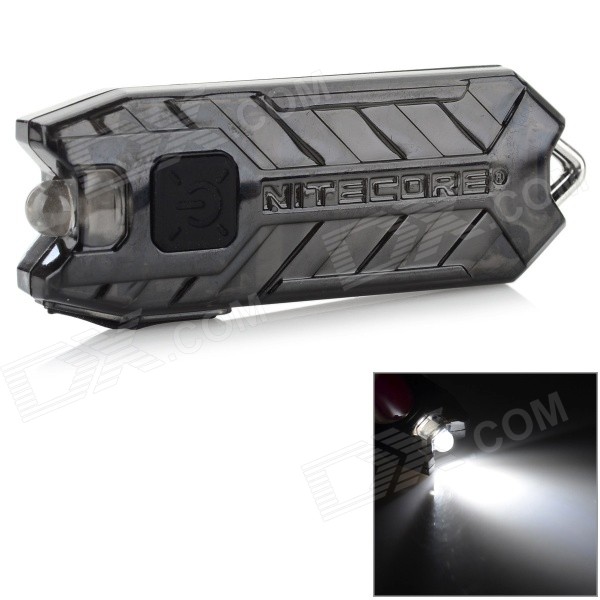

Du coup: autant une bonne lampe: une Nitecord, rechargeable par USB et de bon éclairage:





C'est déjà pas grand mais il y a plein de plastique: on démonte tout et ô miracle,
c'est de la même épaisseur qu'une plaquette de 130mm (plaquette verso, au recto y a le bouton du liner lock).
L'idée est donc de faire une plaquette autour,
transparente pour diffuser latéralement et ne pas se contenter du faisceau principal.
Ca tombe pas mal, je fais des moulages depuis 2 mois!


Okay
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook:

http://www.facebook.com/groups/1546581692041945/
Revenir en haut
Visiter le site web du posteur
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 901
Localisation: Puy de Dome
Votre âge: 40

MessagePosté le: Dim 10 Juin 2018 - 19:05    Sujet du message: Une grosse LED dans nos SAK: nouvelle approche Répondre en citant

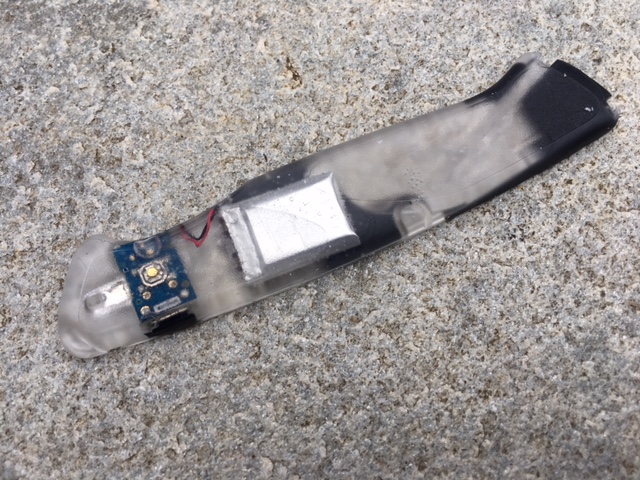

La plaquette est moulée autour de la lampe. Je laisse le capuchon autour du port usb.
Sur le prototype, j'ai mis deux résines: une epoxy transparente et une polyuréthane noire pour tester l'adhérence aux composants. Kif kif.






Une cale est intercalée durant l'inclusion pour caler le composant vers l'extérieur de la plaquette:
il faut que le bouton interrupteur fasse saillie à l'extérieur.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook:

http://www.facebook.com/groups/1546581692041945/
Revenir en haut
Visiter le site web du posteur
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 901
Localisation: Puy de Dome
Votre âge: 40

MessagePosté le: Dim 10 Juin 2018 - 19:08    Sujet du message: Une grosse LED dans nos SAK: nouvelle approche Répondre en citant

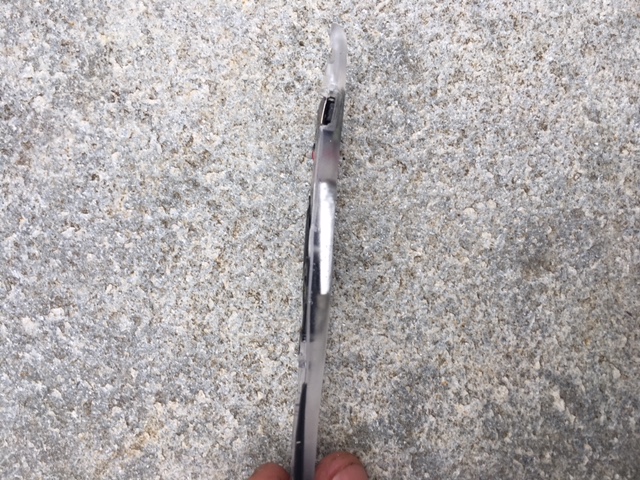

En épaisseur, pas de souci, l'inclusion est centrée, le capuchon retiré, la connexion usb se fait par le coté


~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook:

http://www.facebook.com/groups/1546581692041945/
Revenir en haut
Visiter le site web du posteur
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 901
Localisation: Puy de Dome
Votre âge: 40

MessagePosté le: Dim 10 Juin 2018 - 19:09    Sujet du message: Une grosse LED dans nos SAK: nouvelle approche Répondre en citant

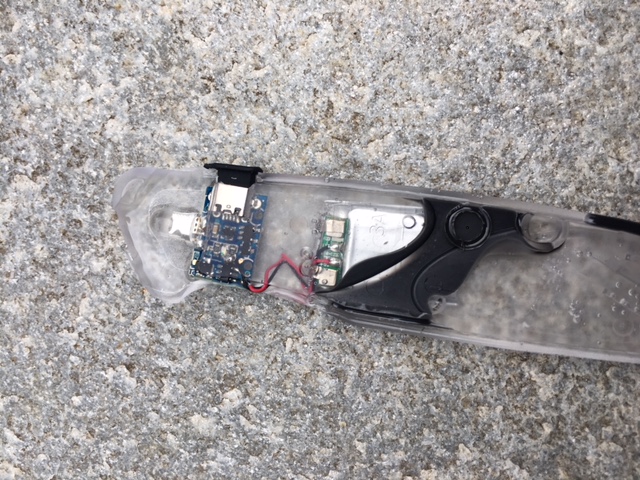

Vue intérieure: le plot de fixation est retiré en regard du composant, pas la place.
Pour le reste, ça passe juste:

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook:

http://www.facebook.com/groups/1546581692041945/
Revenir en haut
Visiter le site web du posteur
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 901
Localisation: Puy de Dome
Votre âge: 40

MessagePosté le: Dim 10 Juin 2018 - 19:10    Sujet du message: Une grosse LED dans nos SAK: nouvelle approche Répondre en citant

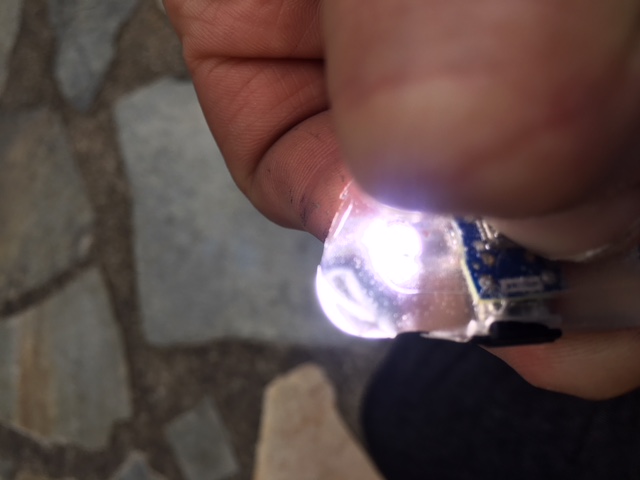

Fiat Lux et lux fit!


~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook:

http://www.facebook.com/groups/1546581692041945/
Revenir en haut
Visiter le site web du posteur
RenoFéroce
MODO
MODO

Hors ligne

Inscrit le: 28 Fév 2016
Messages: 4 029
Localisation: Calvados
Votre âge: 52

MessagePosté le: Dim 10 Juin 2018 - 20:51    Sujet du message: Une grosse LED dans nos SAK: nouvelle approche Répondre en citant

Waouh !!!
Où s'arrêtera t'il ??? J'en reste baba.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
"Explore, Learn, Act" MIKE HORN
Revenir en haut
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 901
Localisation: Puy de Dome
Votre âge: 40

MessagePosté le: Dim 10 Juin 2018 - 22:49    Sujet du message: Une grosse LED dans nos SAK: nouvelle approche Répondre en citant

Merci Renaud! C'est encore un prototype, il reste pas mal de boulot pour en faire un couteau correct!
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook:

http://www.facebook.com/groups/1546581692041945/
Revenir en haut
Visiter le site web du posteur
Faz


Hors ligne

Inscrit le: 06 Déc 2016
Messages: 934
Localisation: BZH
Votre âge: 46

MessagePosté le: Lun 11 Juin 2018 - 00:21    Sujet du message: Une grosse LED dans nos SAK: nouvelle approche Répondre en citant

excellentissime, voilà qui présage de grandes choses
Revenir en haut
Hulk.


Hors ligne

Inscrit le: 18 Avr 2014
Messages: 1 551
Localisation: Sud
Votre âge: 35

MessagePosté le: Lun 11 Juin 2018 - 09:47    Sujet du message: Une grosse LED dans nos SAK: nouvelle approche Répondre en citant

excellentissime 2 fois  Okay .


personnellement je n'aurais pas moulé la batterie , échauffement ,dissipation thermique je le sens moyen
Revenir en haut
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 901
Localisation: Puy de Dome
Votre âge: 40

MessagePosté le: Lun 11 Juin 2018 - 15:23    Sujet du message: Une grosse LED dans nos SAK: nouvelle approche Répondre en citant

Hulk. a écrit:
personnellement je n'aurais pas moulé la batterie , échauffement ,dissipation thermique je le sens moyen


Oui pas faux. Mais où la mettre?
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook:

http://www.facebook.com/groups/1546581692041945/
Revenir en haut
Visiter le site web du posteur
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 901
Localisation: Puy de Dome
Votre âge: 40

MessagePosté le: Lun 11 Juin 2018 - 15:24    Sujet du message: Une grosse LED dans nos SAK: nouvelle approche Répondre en citant

Faz a écrit:
excellentissime, voilà qui présage de grandes choses


Cela présage surtout un bon EDC!
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook:

http://www.facebook.com/groups/1546581692041945/
Revenir en haut
Visiter le site web du posteur
Hulk.


Hors ligne

Inscrit le: 18 Avr 2014
Messages: 1 551
Localisation: Sud
Votre âge: 35

MessagePosté le: Lun 11 Juin 2018 - 15:54    Sujet du message: Une grosse LED dans nos SAK: nouvelle approche Répondre en citant

Grenboerg a écrit:
Hulk. a écrit:
personnellement je n'aurais pas moulé la batterie , échauffement ,dissipation thermique je le sens moyen


Oui pas faux. Mais où la mettre?



au même endroit mais ne pas l'inclure dans la résine ,
moulé un espace vide un peu plus grand que la batterie et la maintenir en place avec par exemple du scotch double face
Revenir en haut
Grenboerg


Hors ligne

Inscrit le: 17 Aoû 2016
Messages: 2 901
Localisation: Puy de Dome
Votre âge: 40

MessagePosté le: Lun 11 Juin 2018 - 17:46    Sujet du message: Une grosse LED dans nos SAK: nouvelle approche Répondre en citant

Hulk. a écrit:

au même endroit mais ne pas l'inclure dans la résine ,
moulé un espace vide un peu plus grand que la batterie et la maintenir en place avec par exemple du scotch double face


On peut pas.
pas assez d'épaisseur. Tu as vu la photo de profil? Je dois avoir moins de 0,5mm de part et d'autre de la batterie
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur Facebook:

http://www.facebook.com/groups/1546581692041945/
Revenir en haut
Visiter le site web du posteur
Hulk.


Hors ligne

Inscrit le: 18 Avr 2014
Messages: 1 551
Localisation: Sud
Votre âge: 35

MessagePosté le: Lun 11 Juin 2018 - 18:07    Sujet du message: Une grosse LED dans nos SAK: nouvelle approche Répondre en citant

oui j'ai vu mais je ne pensais pas que c’était si fin Mr. Green


du coup je ne vois pas beaucoup de solution hormis faire une cote plus épaisse .
utiliser la cote alu pour dissiper un peu de chaleur par contact comme les radiateur de pc ?


de toute façon tu va vite voir au 1er rechargement si ça chauffe trop
Revenir en haut
BEC75


Hors ligne

Inscrit le: 14 Aoû 2017
Messages: 405
Localisation: Perrigny
Votre âge: 42

MessagePosté le: Lun 11 Juin 2018 - 18:44    Sujet du message: Une grosse LED dans nos SAK: nouvelle approche Répondre en citant

Excellent, bien pensé ... ce qui manquait ne manquera plus  Very Happy Very Happy


Concernant la dissipation thermique, les tests en conditions réels valent mieux que des calculs complexes. De plus en plus d'appareils sont étanches, donc avec des batteries confinées, sans que cela soit un problème !


A tester, et si tu a besoin d'un cobaye ... il est tout désigné  Very Happy Very Happy


Encore bravo
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Retrouvez nous sur notre groupe Facebook

https://www.facebook.com/groups/1546581692041945/
Revenir en haut
Hulk.


Hors ligne

Inscrit le: 18 Avr 2014
Messages: 1 551
Localisation: Sud
Votre âge: 35

MessagePosté le: Mar 12 Juin 2018 - 09:33    Sujet du message: Une grosse LED dans nos SAK: nouvelle approche Répondre en citant

tu peu quand même faire de gros pétard avec des batteries lithion alors ici la batterie fais que 400mha de mémoire c'est pas énorme .

et elle et équipé normalement d'un coupe circuit .



mais la théorie c'est pas mal si ça peu évité des accidents .
Revenir en haut
BEC75


Hors ligne

Inscrit le: 14 Aoû 2017
Messages: 405
Localisation: Perrigny
Votre âge: 42

MessagePosté le: Mar 12 Juin 2018 - 09:40    Sujet du message: Une grosse LED dans nos SAK: nouvelle approche Répondre en citant

Tu as raison HULK, je ne ferais pas de test "pour voir" avec une batterie plus grosse, mais il s'agit bien ici d'une petite batterie.
Quant à la théorie, elle n'évite malheureusement pas les accidents (SAMSUNG, Ap*le ...)
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
