PostPosted: Thu 13 Oct - 22:13:34 (2016)    Post subject: Un Harvester urban PhD Reply with quote

PublicitéSupprimer les publicités ?
J'avais quelques idées de custom sur base de 91mm mais c'était avant! Avant de découvrir l' Outdoorsman et le Craftsman! L'outil parfait pour mon usage n'est plus mais il a été! Ce ne seront donc pas des vrais customs mais plutot des résurrections qui sont en projet... Un Craftsman qui n'en sera pas un vrai mais ce n'est que de la sémantique.


Mon projet actuel plaira à Mac: une base de Harvester. Les alox sont tellement ajustés que c'est un défi en soi de s'attaquer à la modification d'un alox! Le Harvester est un bon sujet d'étude car il a une scie à bois, ce qui est absolument indispensable à ma survie  Very Happy , et une serpette, que je viens de découvrir grace à la (superbe) collection de ph. La serpette est vraiment pratique au jardin: donc je la garde.


Comme Mac l'avait fait remarquer, des ciseaux sont une bonne idée car ils sont bien pratiques à la maison et en EDC. Voici donc le Harvester X ou Urban Harvester, comme dirait SAKmodder.
L'intégration d'un cruciforme en ligne m'intéresse bien car je m'en sers souvent mais son épaisseur m'inquiète. On se creusera la tete en temps voulu! Un Harvester Urban PhilipsDrive ou PhD (petit jeu de mot : phD est aussi l'abréviation pour les docteurs en troisième cycle)

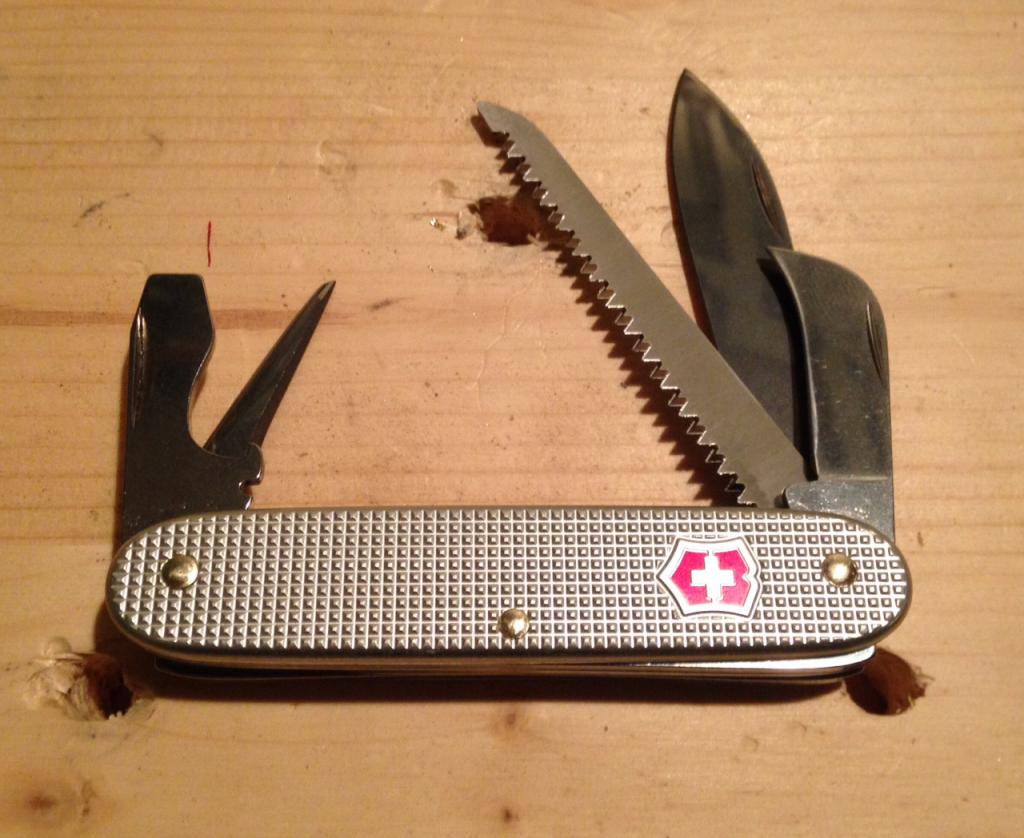

Voici le cobaye:



L'opération risque d'être assez longue car j'ai commencé les grosses gardes hivernales.
J'espère ne pas choquer les amoureux du Harvester avec mes transplantations contre-natures mais j'espère que ce projet aboutira!


A très vite pour la suite des opérations...
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
RenoFéroce
MODO
MODO

Offline

Joined: 28 Feb 2016
Posts: 4,029
Localisation: Calvados
Votre âge: 52

PostPosted: Fri 14 Oct - 05:14:58 (2016)    Post subject: Un Harvester urban PhD Reply with quote

Tu m'intéresses. Je vais suivre ça de très près.  Avec l'Harvester X, on se rapproche du suisse parfait.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
"Explore, Learn, Act" MIKE HORN
Back to top
Hulk.


Offline

Joined: 18 Apr 2014
Posts: 2,071
Localisation: Sud
Votre âge: 35

PostPosted: Fri 14 Oct - 08:53:52 (2016)    Post subject: Un Harvester urban PhD Reply with quote

comme reno je suit la transplantation  Very Happy
si j'ai bien comprit le tournevis Phillips seras seul sur ça ligne d'outil ?
a vu de nez je crois aussi que l’épaisseur seras supérieure au ressort , mais tant mieux ça fait un chalenge de plus
Back to top
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Fri 14 Oct - 10:59:02 (2016)    Post subject: Un Harvester urban PhD Reply with quote

Hulk. wrote:
si j'ai bien comprit le tournevis Phillips seras seul sur ça ligne d'outil ?


J'ai envisagé deux possibilités:
- soit une ligne avec un combo (decapsuleur/ouvre boite) en face du tournevis : un Bantam sera sacrifié au passage.
- soit une ligne double épaisseur avec la serpette et le combo d'un coté et le cruciforme en face.


Les epaisseurs sont tellement précises que je ferai des essaispour voir ce qui fonctionne le mieux
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Hulk.


Offline

Joined: 18 Apr 2014
Posts: 2,071
Localisation: Sud
Votre âge: 35

PostPosted: Fri 14 Oct - 11:10:47 (2016)    Post subject: Un Harvester urban PhD Reply with quote

je "crois" que ceux qui customise des aloxs ajoute 2 ressorts cote a cote pour le tournevis en ligne . il doivent aussi corriger je pense l’épaisseur avec des pièces pareil a celle en maillechort.

l'idée du bantam et sympa ça permettre de diminuer l’épaisseur total du sak


en tout cas il ya du chalenge  Mr. Green
Back to top
Buzz
ADMIN
ADMIN

Offline

Joined: 02 Aug 2010
Posts: 32,956
Localisation: Entre 77 et 88
Votre âge: 40

PostPosted: Fri 14 Oct - 12:58:46 (2016)    Post subject: Un Harvester urban PhD Reply with quote

Bon courage pour ce projet des plus intéressants. Okay Okay Okay
Back to top
MACGYVER
ADMIN
ADMIN

Offline

Joined: 15 May 2010
Posts: 51,309
Localisation: VAL D'OISE
Votre âge: 61

PostPosted: Fri 14 Oct - 18:59:12 (2016)    Post subject: Un Harvester urban PhD Reply with quote



Ah oui j'ai hâte de voir le résultat , comme le dis Reno ,

avec le Harvester X on se rapproche Vraiment du Suisse parfait !!

Avec le tournevis Phillips ce serait le summum !!
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Un SAK, même plusieurs, sinon rien !!
Back to top
Visit poster’s website
RenoFéroce
MODO
MODO

Offline

Joined: 28 Feb 2016
Posts: 4,029
Localisation: Calvados
Votre âge: 52

PostPosted: Fri 14 Oct - 19:48:58 (2016)    Post subject: Un Harvester urban PhD Reply with quote

C'est ici qu'on passe commande ??? Mr. Green
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
"Explore, Learn, Act" MIKE HORN
Back to top
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Fri 14 Oct - 22:21:02 (2016)    Post subject: Un Harvester urban PhD Reply with quote

RenoFéroce wrote:
C'est ici qu'on passe commande ??? Mr. Green




Ca va prendre un peu de temps! J'en suis à la réalisation du plan d'assemblage et ce n'est pas simple car, comme prévu, les épaisseur des différents outils ne sont pas identiques. Sur le Harvester, une petite cale déporte la serpette pour corespondre à la largeur du décapsuleur. Le combo n'est pas de la bonne épaisseur, le décapsuleur est plus grand que ceux des 91 mm. Quel sac de noeuds!


J'ai bien envie d'intervertir la serpette et le poincon. Serpette et grande lame sur une même couche, comme sur le Pruner. Ce cruciforme adapté pose décidément des soucis d'épaisseur.


Je fais faire plusieurs essais d'assemblage, on verra à l'usage!
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
jack o'neill


Offline

Joined: 14 Sep 2013
Posts: 2,967
Localisation: Nogent (45)
Votre âge: 40

PostPosted: Sat 15 Oct - 06:21:03 (2016)    Post subject: Un Harvester urban PhD Reply with quote

J' attend la suite .
Back to top
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Sat 15 Oct - 19:33:47 (2016)    Post subject: Un Harvester urban PhD Reply with quote

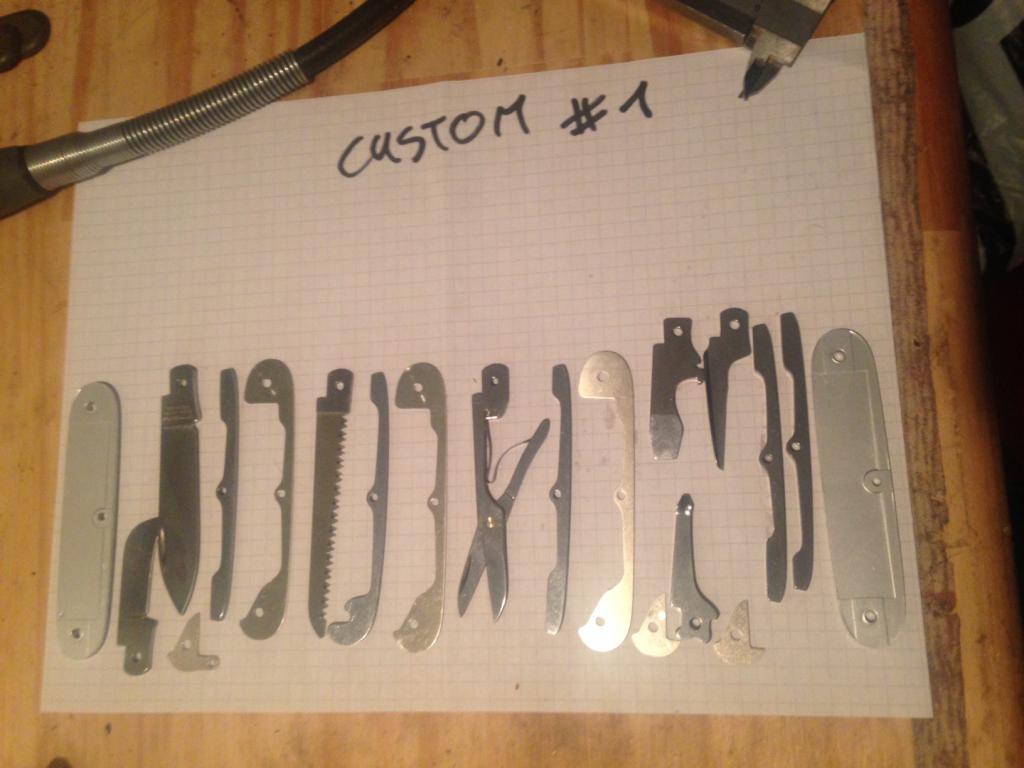

Je progresse dans la conception, j'essaierai un assemblage demain.
Le démontage ne m'a pas rassuré: l'assemblage est ultra précis, les plaquettes sont impressionnantes de légèreté. Du beau travail que j'espère ne pas gâcher.


Les rivets sont assez classiques, j'étais inquiet à ce sujet:
- deux rivets en extrémités: corps de 3 mm et tete de 4 mm. Pas si dur à obtenir. La forme semi bombée sera plus coton mais on verra.
- un pivot central: corps de 2,4 mm et tete de 3,4 mm.
Les diametres me rassurent: on trouve facilement des tiges de 2,4 et 3 mm. Des clous à tete rondes pourraient être aussi intéressants. Quite à limer.
https://clous.eu/index.php?lang=2&cl=search&searchparam=ronde


Subsistent les soucis d'épaisseur des outils:
j'abandonne l'idée du combo: seulement 1,5 mm d'épaisseur, cela ne colle pas avec les ressorts. Le cruciforme sera limé pour s'adapter au ressort et centré par deux cales.



Dans le principe, cela colle. Il me reste des tiges laitons , je ferai un essai d'assemblage demain.
Il y aura surement des ajustements mais petit à petit...
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
RenoFéroce
MODO
MODO

Offline

Joined: 28 Feb 2016
Posts: 4,029
Localisation: Calvados
Votre âge: 52

PostPosted: Sun 16 Oct - 07:36:27 (2016)    Post subject: Un Harvester urban PhD Reply with quote

Okay Okay Okay
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
"Explore, Learn, Act" MIKE HORN
Back to top
ppr21


Offline

Joined: 07 Aug 2016
Posts: 845
Localisation: Côte d'Or
Votre âge: 50 +

PostPosted: Sun 16 Oct - 13:49:41 (2016)    Post subject: Un Harvester urban PhD Reply with quote

Voilà un post que je vais suivre avec attention  Okay .
Back to top
MACGYVER
ADMIN
ADMIN

Offline

Joined: 15 May 2010
Posts: 51,309
Localisation: VAL D'OISE
Votre âge: 61

PostPosted: Sun 16 Oct - 17:35:03 (2016)    Post subject: Un Harvester urban PhD Reply with quote

J'ai vraiment hâte de voir la suite !!

Okay
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Un SAK, même plusieurs, sinon rien !!
Back to top
Visit poster’s website
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Sun 16 Oct - 22:26:51 (2016)    Post subject: Un Harvester urban PhD Reply with quote

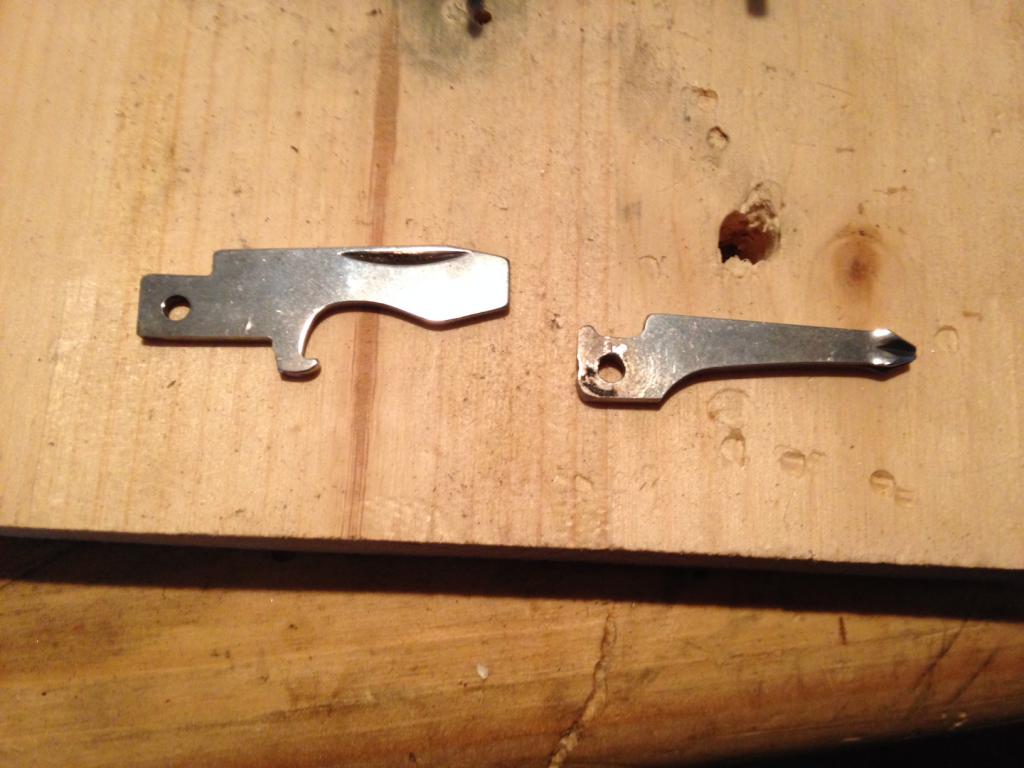

L'assemblage est facile mais deux écueils sont apparus:

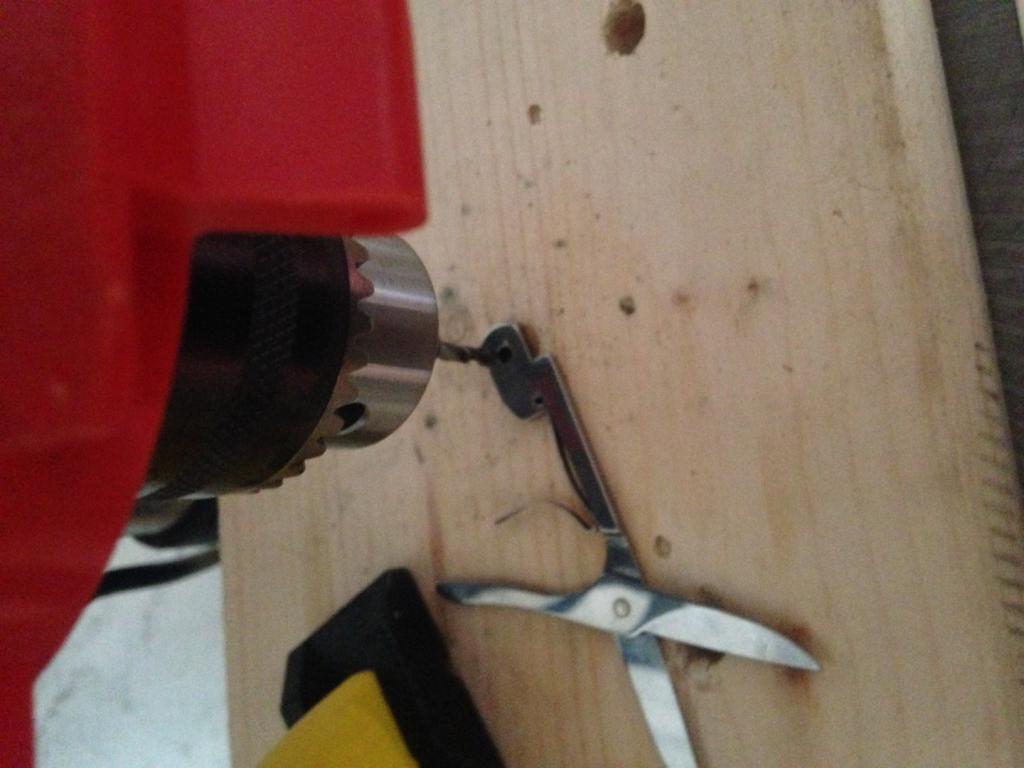

- percer les outils pour les adapter à des rivets de 3 mm n'est pas une mince affaire. J'aurais du me mefier en lisant le post sur les aciers Victorinox. 52 à 56 HRC ça veut dire hyper costaud à percer! J'ai littéralement épuisé deux forets "special inox".



- Les ressorts sont faits pour des outils de 93 et pas pour des outils de 91 mm. Il doit manquer un peu de hauteur sur le culot des outils: les ressorts n'ont pas assez de tension.


L'adaptation passera par un réusinage! Donc du temps en plus!
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Hulk.


Offline

Joined: 18 Apr 2014
Posts: 2,071
Localisation: Sud
Votre âge: 35

PostPosted: Mon 17 Oct - 08:35:33 (2016)    Post subject: Un Harvester urban PhD Reply with quote

j'imagine très bien le bruit bien aiguë quand tu as percé  Very Happy .

comme tu le dit , sur les photos j'ai l'impression que le Phillips va poser pas mal de problème d'ajustage ouvert , mais aussi fermé .
j'ai aussi l'impression que sois le poinçon va gêner l'ouverture du ciseau sois tu n'as plus l'ouverture du tournevis plat .

vivement la suite !
Back to top
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Mon 17 Oct - 12:39:45 (2016)    Post subject: Un Harvester urban PhD Reply with quote

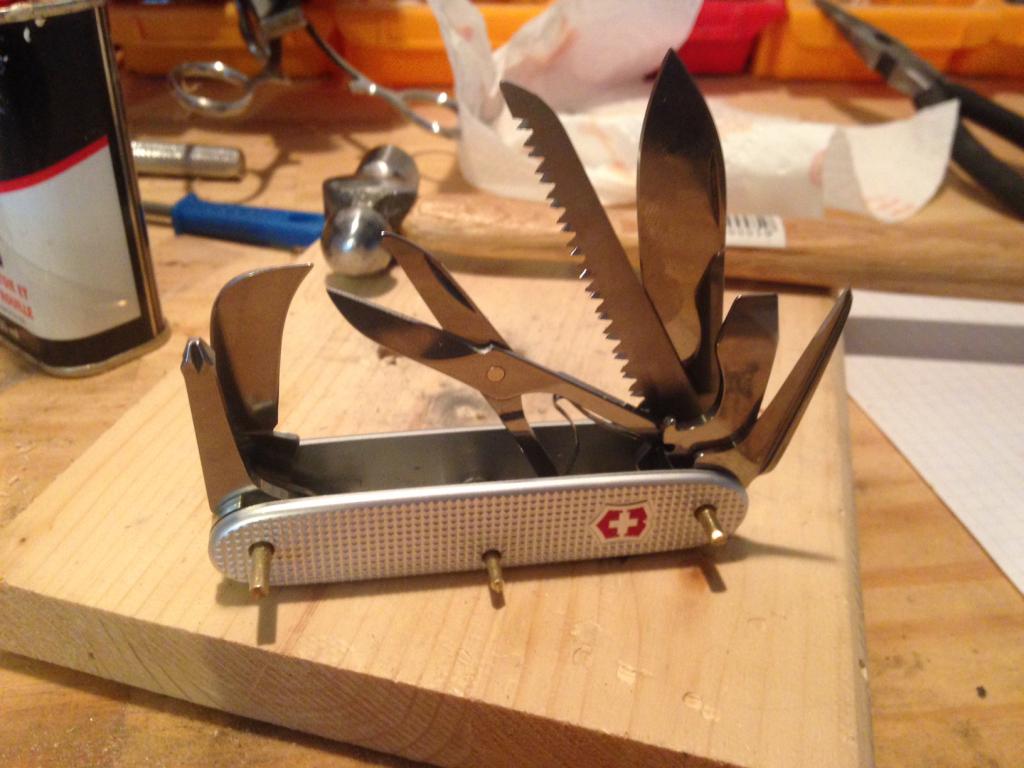

L'agencement des outils est conforme au plan. Pas de jeu, pas d'écartement.




~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Mon 17 Oct - 12:42:38 (2016)    Post subject: Un Harvester urban PhD Reply with quote

La conception étant achevée, reste le gros du boulot: réusiner le culot de chaque outil pour ajuster la tension des ressorts. N'ayant pas de machine outil, l'ajustage se fera petit à petit.



~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Mon 17 Oct - 12:48:06 (2016)    Post subject: Un Harvester urban PhD Reply with quote

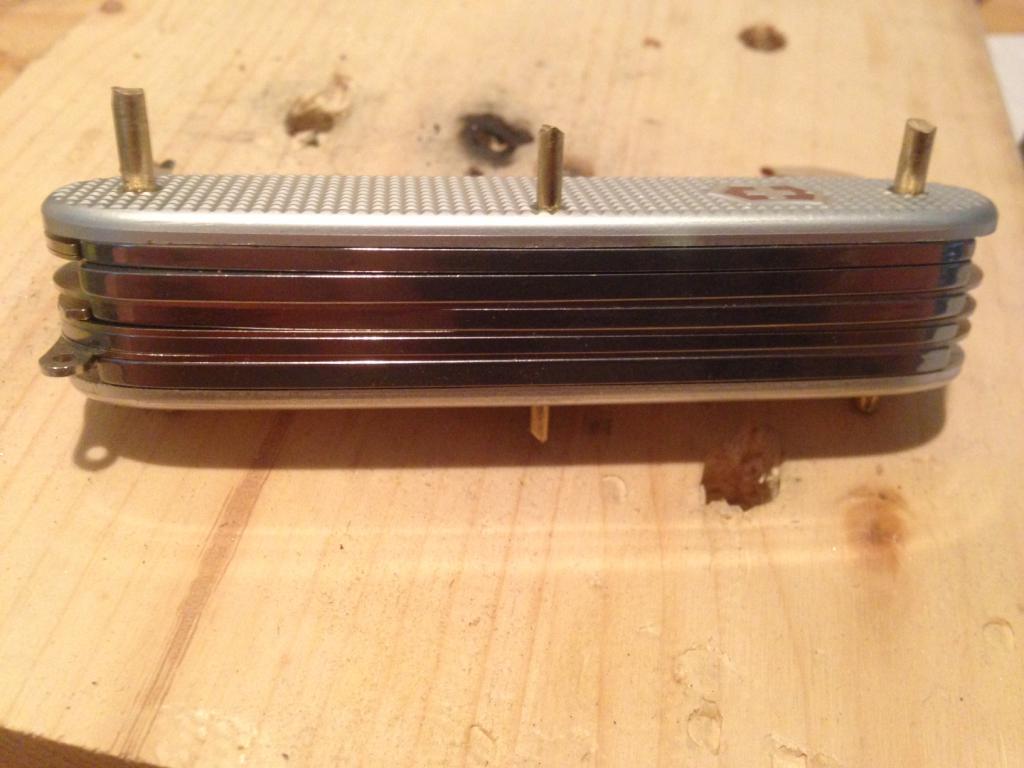

Le second ressort en partant du haut est trop sous tension: il déborde. C'est le ressort du cruciforme, ce sera facile.


Le troisième manque de tension, je vais refaire une cale en alu de 2 mm.


Pour le reste, ça passe bien.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Mon 17 Oct - 12:50:50 (2016)    Post subject: Un Harvester urban PhD Reply with quote

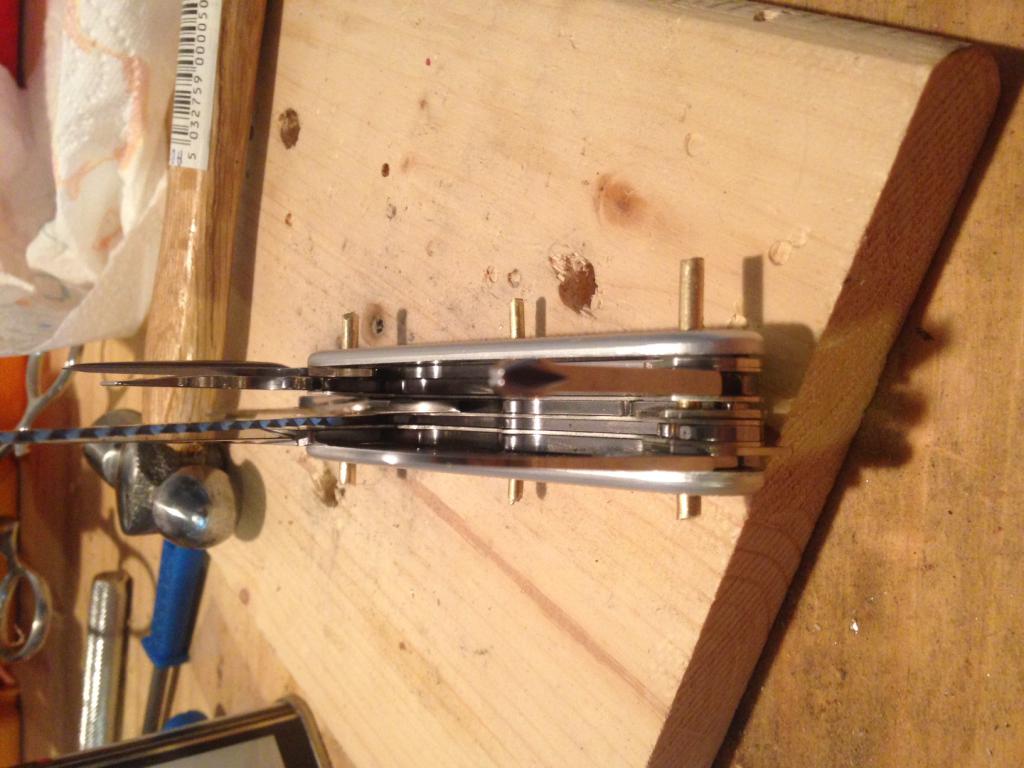

Ca a l'air simple comme ça, mais j'ai dû tout envelopper de scotch pendant l'assemblage car la mise sous tension se fait via les plaquettes. Donc à la fin! Scotch pour le couteau, sparadrap pour moi!
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Hulk.


Offline

Joined: 18 Apr 2014
Posts: 2,071
Localisation: Sud
Votre âge: 35

PostPosted: Mon 17 Oct - 13:56:03 (2016)    Post subject: Un Harvester urban PhD Reply with quote

 5 couches
 il va falloir tout démonté pour réajuster Mr. Green

tu compte rectifier le ressort ou le tournevis ?
Back to top
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Mon 17 Oct - 14:36:44 (2016)    Post subject: Un Harvester urban PhD Reply with quote

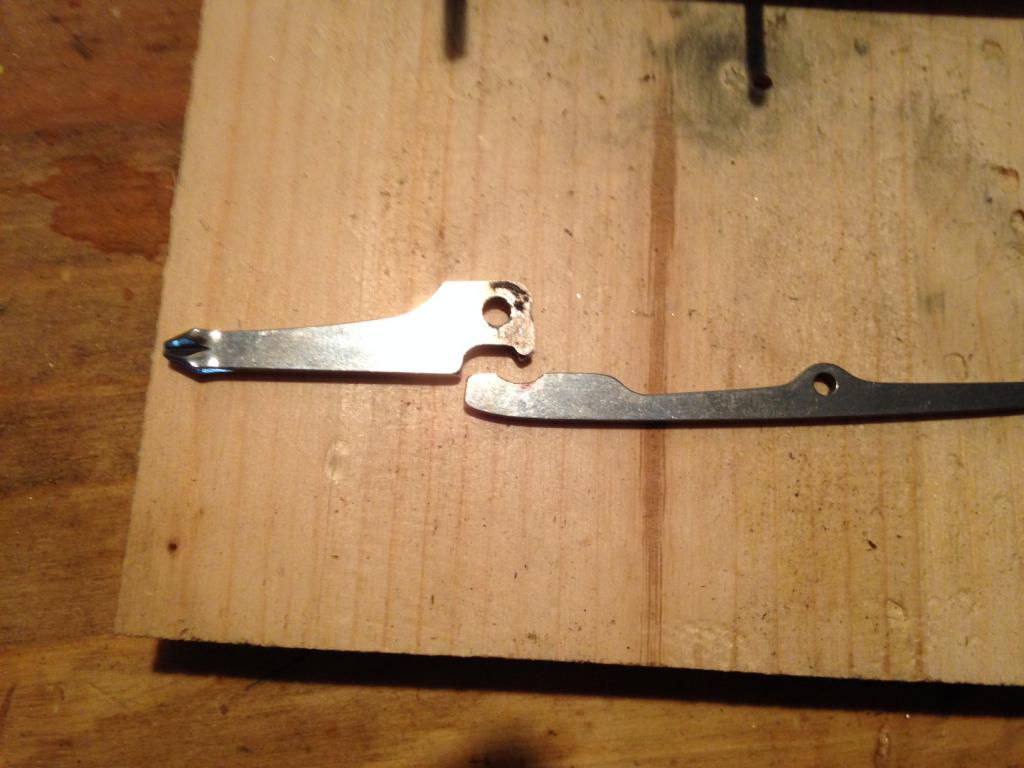

Je vais ajuster le culot du tournevis. plus par facilité que par perfection.
Le tournevis a deux pointes à ses angles libres, certainement pour un blocage partiel sur le 91mm. Limer ces pointes permettra de gagner en hauteur. Si besoin je limerai un angle en arrondi mais ça devrait passer. Je ferai un cliché.


Ce sera plus coton pour la cale du ressort en regard des ciseaux. Je vais m'entrainer sur une plaque d'alu assez souple. Nous avons des attelles modelables à la main en alliage d'aluminium.  Comme les contraintes se feront dans l'axe de la surface et que la cale sera en sandwich, cela ne devrait pas trop bouger. le gros souci sera de prévoir suffisament de hauteur pour mettre le ressort sous tension.
Le ressort des ciseaux est sous tension ciseaux ouverts mais pas assez quand les ciseaux sont repliés. Du coup, les ciseaux ressortent un peu.

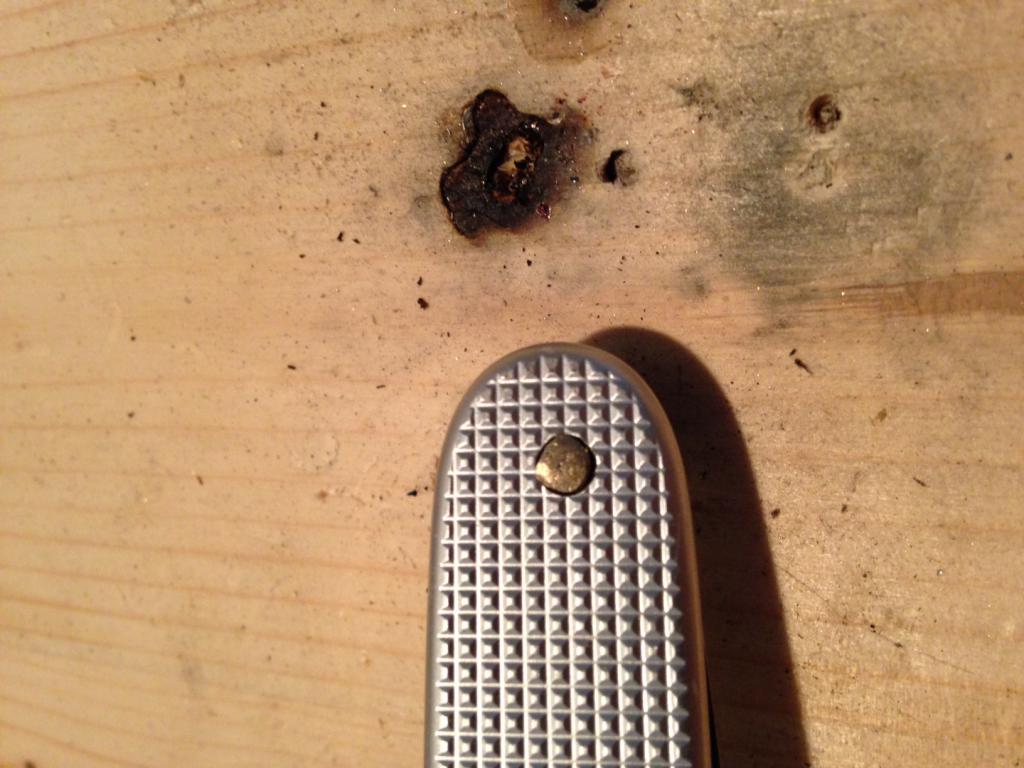

Dernier point, purement esthétique: le décapsuleur resort un peu trop en position replié: un petit limage de sa base l'abaissera dans le couteau.




Du boulot à venir!
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
RenoFéroce
MODO
MODO

Offline

Joined: 28 Feb 2016
Posts: 4,029
Localisation: Calvados
Votre âge: 52

PostPosted: Mon 17 Oct - 15:05:06 (2016)    Post subject: Un Harvester urban PhD Reply with quote

J'en bave J'en bave J'en bave
J'en veux un !!!!!!!!!! L'alox parfait pour moi.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
"Explore, Learn, Act" MIKE HORN
Back to top
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Mon 17 Oct - 15:43:21 (2016)    Post subject: Un Harvester urban PhD Reply with quote

RenoFéroce wrote:
J'en bave J'en bave J'en bave
J'en veux un !!!!!!!!!! L'alox parfait pour moi.




Merci! Mais je suis loin de la commercialisation! Deux semaines et un doigt par couteau, je n'irai pas loin!


Embarassed
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Ranger


Offline

Joined: 13 Aug 2011
Posts: 4,713
Localisation: Valenciennes
Votre âge: 55

PostPosted: Mon 17 Oct - 18:54:11 (2016)    Post subject: Un Harvester urban PhD Reply with quote

beau travail, vivement la suite.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Ce n'est pas parce que les choses sont difficiles que nous n'osons pas,
c'est parce que nous n'osons pas qu'elles sont difficiles.
Back to top
Laurent L.
MODO
MODO

Offline

Joined: 16 May 2010
Posts: 6,011
Localisation: 47
Votre âge: 50

PostPosted: Mon 17 Oct - 19:21:57 (2016)    Post subject: Un Harvester urban PhD Reply with quote

 Tip-top !
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
.
Back to top
Visit poster’s website
Hulk.


Offline

Joined: 18 Apr 2014
Posts: 2,071
Localisation: Sud
Votre âge: 35

PostPosted: Tue 18 Oct - 08:10:51 (2016)    Post subject: Un Harvester urban PhD Reply with quote


Quote:
Je vais ajuster le culot du tournevis. plus par facilité que par perfection.
Le tournevis a deux pointes à ses angles libres, certainement pour un blocage partiel sur le 91mm. Limer ces pointes permettra de gagner en hauteur. Si besoin je limerai un angle en arrondi mais ça devrait passer. Je ferai un cliché.
tu vas quand même perdre une parti du blocage de la dent qui évite la fermeture sur les doigts quand on force pour visser .
Back to top
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Tue 18 Oct - 08:38:51 (2016)    Post subject: Un Harvester urban PhD Reply with quote

Hulk. wrote:

Quote:
Je vais ajuster le culot du tournevis. plus par facilité que par perfection.
Le tournevis a deux pointes à ses angles libres, certainement pour un blocage partiel sur le 91mm. Limer ces pointes permettra de gagner en hauteur. Si besoin je limerai un angle en arrondi mais ça devrait passer. Je ferai un cliché.


tu vas quand même perdre une parti du blocage de la dent qui évite la fermeture sur les doigts quand on force pour visser .



Je ferai une photo: en fait, je vais limer la pointe qui entre en contact avec le ressort, je garderai l'autre (qui est en contact une fois l'outil déplié). Je verrai si je fais une encoche dans le ressort.
Je sens que je vais bien m'amuser à limer cet inox!
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Wed 19 Oct - 15:10:44 (2016)    Post subject: Un Harvester urban PhD Reply with quote

L'ajustage est assez simple.
Le tournevis et le décapsuleur ont été modifiés sur le combiné ponceur: facile, rapide.



Le ressort du tournevis a été échancré à la lime à guillocher puis au dremel. Pas compliqué et le bloquage est pas mal du tout



~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Wed 19 Oct - 15:13:44 (2016)    Post subject: Un Harvester urban PhD Reply with quote

Les rivets sont assez faciles à faire. Comme sur un couteau régional. Au marteau plat, en commençant bien à plat pour former le cône puis à 30-45° pour former le profil semi bombé.



~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Display posts from previous:
Post new topic   Reply to topic    LE FORUM DU COUTEAU SUISSE Forum Index -> LES COUTEAUX SUISSES : -> CREATIONS , RESTAURATIONS , ET CUSTOMISATIONS All times are GMT + 1 Hour
Goto page: 1, 2, 3  >
Page 1 of 3


Jump to:
Retour en haut de la page

Index | Xooit.com free forum | Free support forum | Free forums directory | Report a violation | Cookies | Charte | Conditions générales d'utilisation
Template SpaceSilver by Mojy, © 2003 Mojy - Mojytech
Powered by phpBB © 2001, 2005 phpBB Group
