Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Thu 17 Nov - 13:04:24 (2016)    Post subject: Trailmaster X Reply with quote

PublicitéSupprimer les publicités ?
Plus pour m'amuser et découvrir l'architecture de ces 111mm que par réel besoin,
je tente un custom grand format.
Je pars avec un a priori car je n'aime pas trop ces grands formats.
Mais d'après mon épouse, "c'est quand même mieux que (mes) petits couteaux"  Crying or Very sad
L'architecture est très semblable aux autres couteaux de la marque: des rivets, des ressorts, on n'est pas perdu.
Le système de blocage Slide lock est bien pensé et simple mais je préfère un liner lock.
J'aimerais faire un couteau assez complet et rustique avec de belles plaquettes.

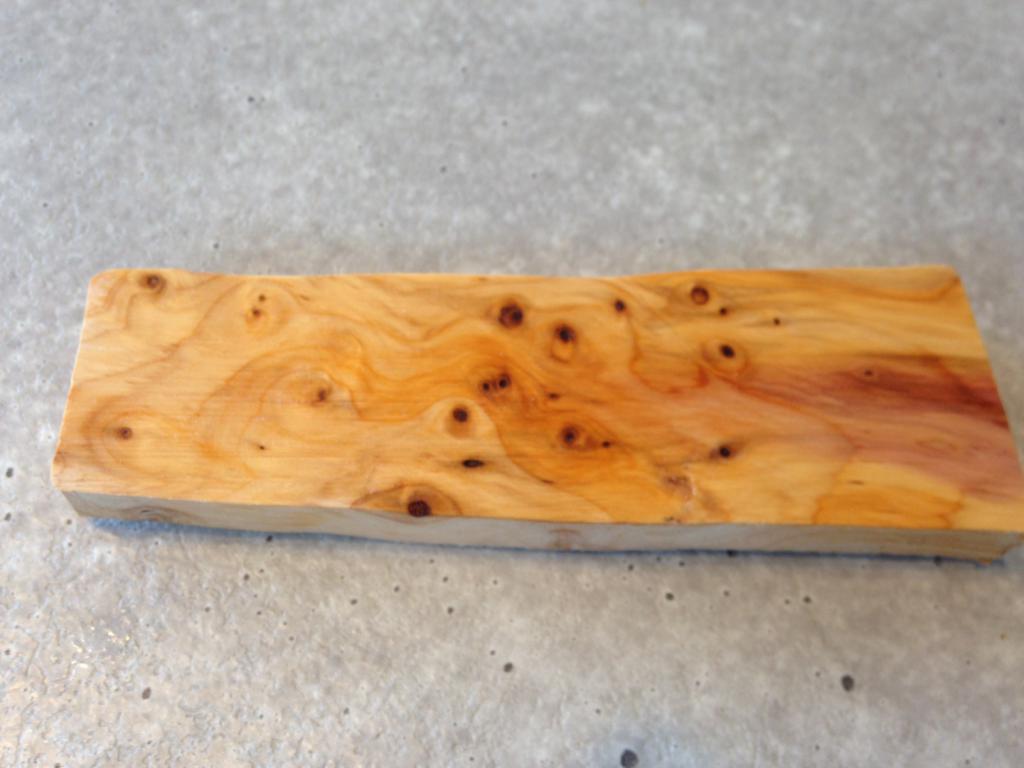

J'ai récupéré de beaux morceaux de vieil if, le bois est assez dense et noueux. Je vais m'y essayer.





Je reste fidèle au Fieldmaster, je vais plagier le Trailmaster: une grande lame, une scie à bois, un tournevis cruciforme.
Je rajoute des ciseaux car ils servent tous les jours.
Pas de pince, c'est un couteau de rando.
Pas de tire bouchon non plus. Un Trailmaster X en somme.
Je vais utiliser une lame de Skipper pour faire une lame mi lisse mi serrated.
Au quotidien, je préfère les lames lisses mais en rando,
la partie serrated est pratique pour couper des ficelles, des cordes..

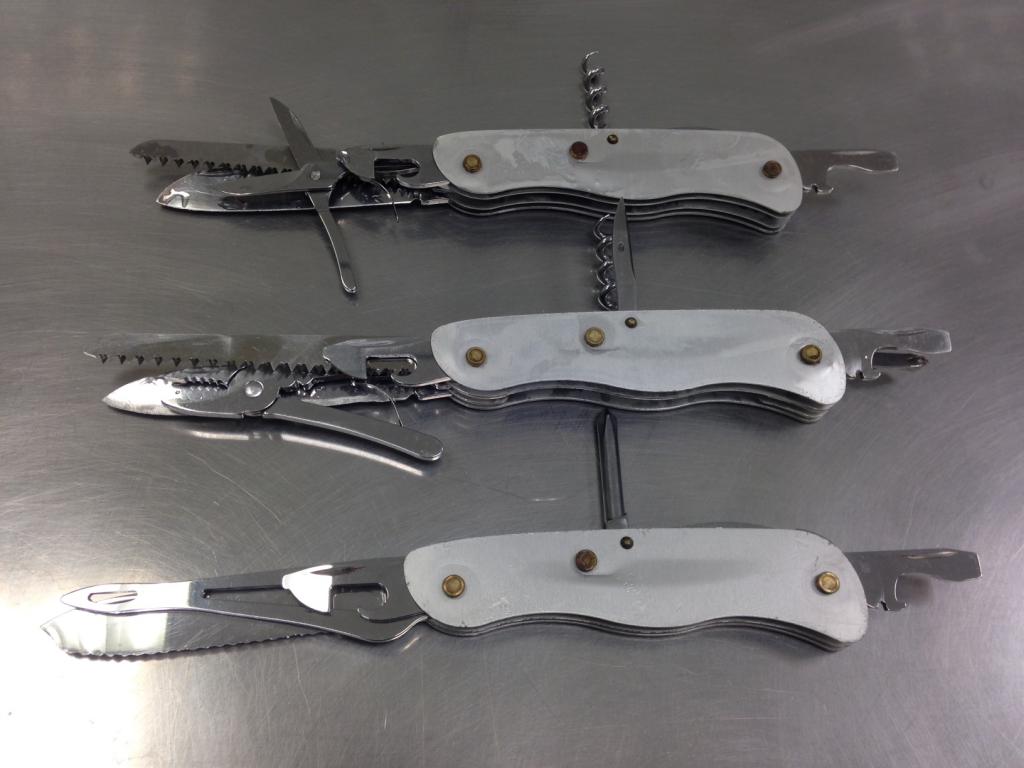

Ca tombe bien, j'ai trois 111 bien abîmés qui feront une bonne base.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Thu 17 Nov - 13:12:30 (2016)    Post subject: Trailmaster X Reply with quote

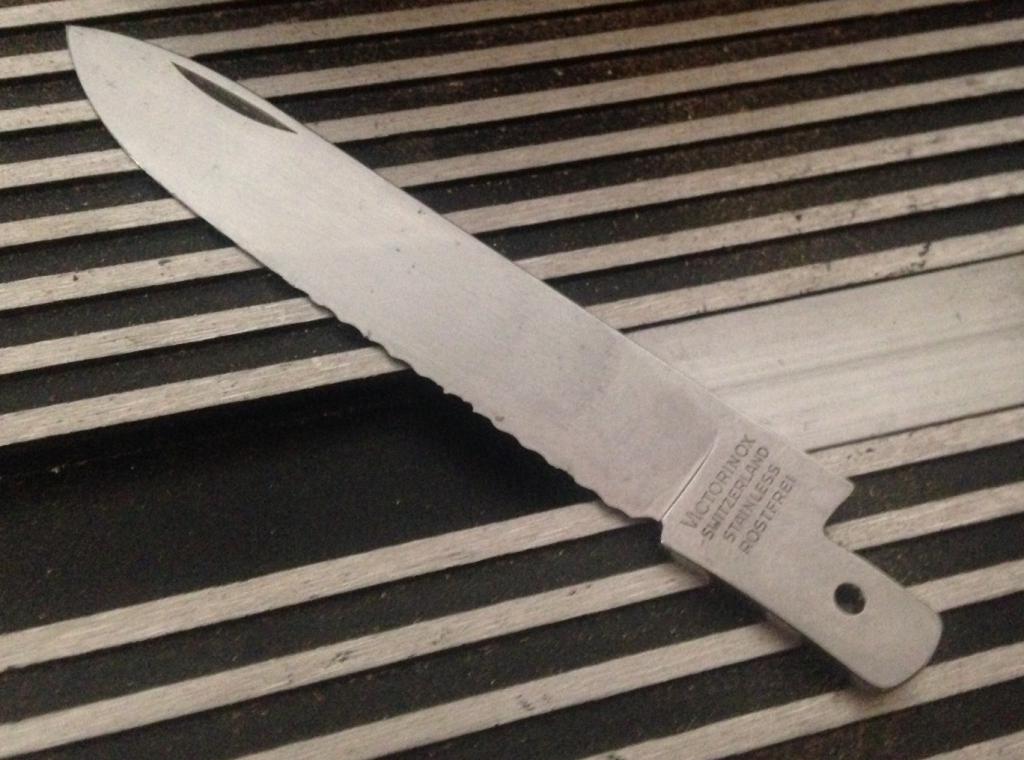

Un petit tour au combiné ponceur et la lame est prête. Il faudra un bon aiguisage et un polissage mais ça fera l'affaire.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Hulk.


Offline

Joined: 18 Apr 2014
Posts: 2,106
Localisation: Sud
Votre âge: 35

PostPosted: Thu 17 Nov - 15:26:24 (2016)    Post subject: Trailmaster X Reply with quote

cette histoire de X pour des ciseau ça me chiffonne Rolling Eyes le Y , le V ça symbolise quand même plus un ciseau Mr. Green

mais un  111 en voila un bonne exercice

bref hate de voir la suite , j’espère que tu auras aussi la motivation de faire le bouton en matière plus noble que le plastique
Back to top
RenoFéroce
MODO
MODO

Offline

Joined: 28 Feb 2016
Posts: 4,029
Localisation: Calvados
Votre âge: 52

PostPosted: Thu 17 Nov - 18:01:54 (2016)    Post subject: Trailmaster X Reply with quote

Okay Okay Okay
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
"Explore, Learn, Act" MIKE HORN
Back to top
MACGYVER
ADMIN
ADMIN

Offline

Joined: 15 May 2010
Posts: 51,374
Localisation: VAL D'OISE
Votre âge: 61

PostPosted: Thu 17 Nov - 18:42:23 (2016)    Post subject: Trailmaster X Reply with quote

Hulk. wrote:
cette histoire de X pour des ciseau ça me chiffonne Rolling Eyes le Y , le V ça symbolise quand même plus un ciseau Mr. Green

mais un  111 en voila un bonne exercice

bref hate de voir la suite , j’espère que tu auras aussi la motivation de faire le bouton en matière plus noble que le plastique




Quand tu regarde un ciseau ouvert , c'est tout à fait un X !!

Mr. Green Okay



J'ai hâte de voir la suite Grenboerg !!

Okay Okay Okay
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Un SAK, même plusieurs, sinon rien !!
Back to top
Visit poster’s website
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Thu 17 Nov - 22:03:08 (2016)    Post subject: Trailmaster X Reply with quote

Hulk. wrote:
j’espère que tu auras aussi la motivation de faire le bouton en matière plus noble que le plastique




Voila le problème en effet... Les plaquettes sont déjà délicates car assez fines mais alors le bouton!

Tiens, petite remarque: les plaquettes n'ont pas la même épaisseur à cause de ce damné bouton. 3,4 mm d'un coté et 4,4mm pour loger le bouton.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Thu 24 Nov - 18:00:27 (2016)    Post subject: Trailmaster X Reply with quote

Le blocage par bouton à l'arrière ne me plait guère... Alors pourquoi faire un couteau qui ne me plait pas?

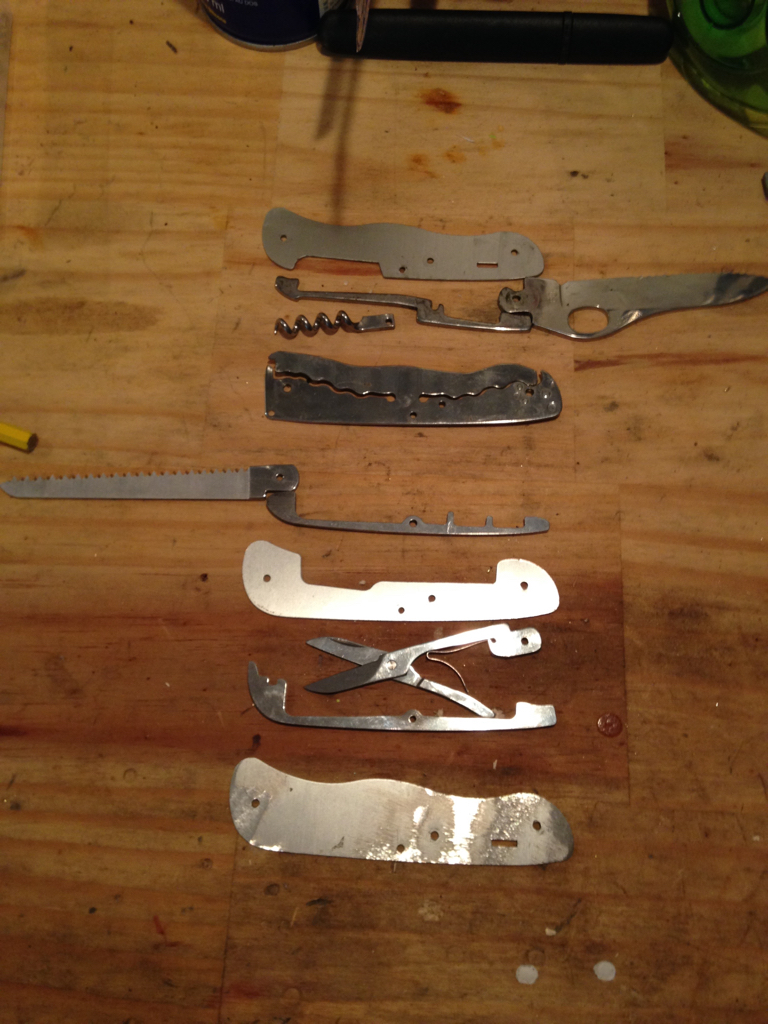

Je redémonte tout et regarde de plus près le couteau du soldat suisse 2009. le liner est fort simple et efficace.


Du coup, je change mes plans: j'intégre le liner lock. Et pourquoi ne pas bloquer la scie avec la deuxième partie du liner lock? Ce serait pratique et ça me rappelle mon prototype bi-lame sur base d'opinel.





Mais, il y a un mais, le ressort n'est pas prévu pour ça: du coup, j'adapte un ressort existant : j'abaisse le plat du ressort et le dos du culot de la scie., je fais une cale à partir d'une vielle scie et hop!
Sur la photo, la scie du haut est juste posée pour caler (je découperai et poncerai son culot plus tard)

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Thu 24 Nov - 18:01:30 (2016)    Post subject: Trailmaster X Reply with quote

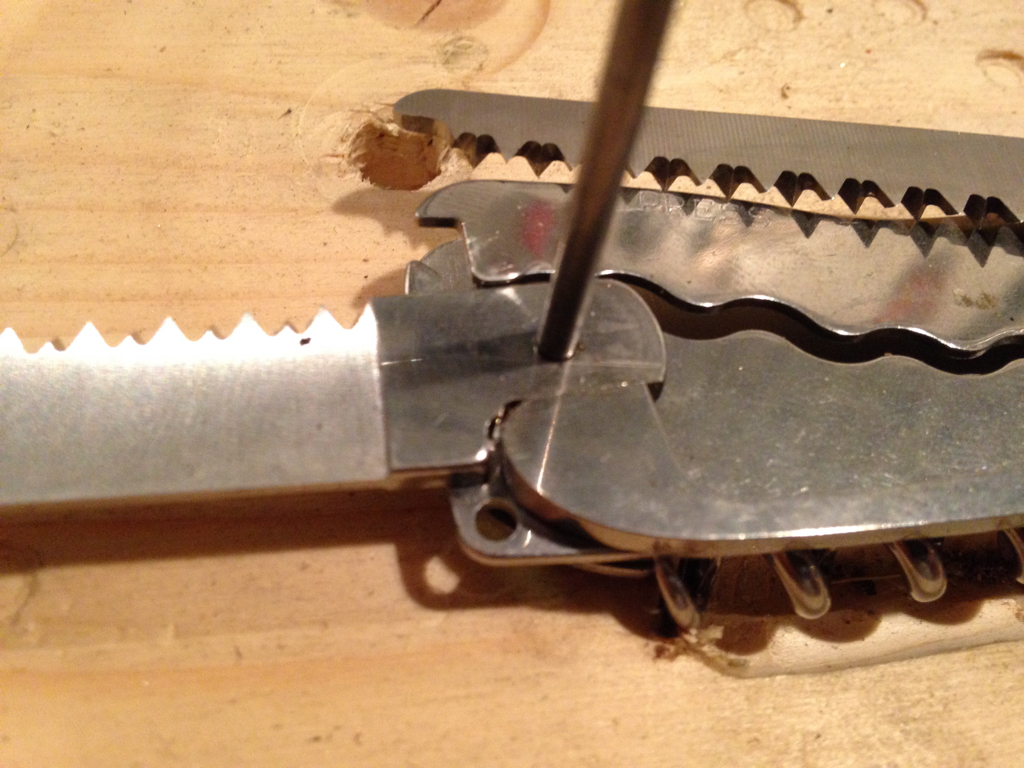

Le ressort et la scie sont en place sur la photo: l'ajustage est correct.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Thu 24 Nov - 18:03:52 (2016)    Post subject: Trailmaster X Reply with quote


~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger


Last edited by Grenboerg on Fri 25 Nov - 16:25:23 (2016); edited 1 time in total
Back to top
Visit poster’s website
RenoFéroce
MODO
MODO

Offline

Joined: 28 Feb 2016
Posts: 4,029
Localisation: Calvados
Votre âge: 52

PostPosted: Thu 24 Nov - 18:46:48 (2016)    Post subject: Trailmaster X Reply with quote


Quel talent ! Fais gaffe, Victorinox va t'embaucher comme ingénieur. Laughing
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
"Explore, Learn, Act" MIKE HORN
Back to top
Skintag


Offline

Joined: 20 Jul 2014
Posts: 1,416
Localisation: Lyon
Votre âge: 25

PostPosted: Thu 24 Nov - 18:50:40 (2016)    Post subject: Trailmaster X Reply with quote

Super, je suis ton premier abonné... j'ai droit à un custom gratuit ? :p
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Le pioneer : simplicité, praticité, l'élégance en plus.
Back to top
Ranger


Offline

Joined: 13 Aug 2011
Posts: 4,713
Localisation: Valenciennes
Votre âge: 55

PostPosted: Thu 24 Nov - 19:20:59 (2016)    Post subject: Trailmaster X Reply with quote

Super, merci pour la vidéo (je me suis permis de mettre la vidéo directement plutôt que le lien en texte).
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Ce n'est pas parce que les choses sont difficiles que nous n'osons pas,
c'est parce que nous n'osons pas qu'elles sont difficiles.
Back to top
MACGYVER
ADMIN
ADMIN

Offline

Joined: 15 May 2010
Posts: 51,374
Localisation: VAL D'OISE
Votre âge: 61

PostPosted: Thu 24 Nov - 19:54:26 (2016)    Post subject: Trailmaster X Reply with quote

Okay Okay Okay

2 ème abonné MACGYVER
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Un SAK, même plusieurs, sinon rien !!
Back to top
Visit poster’s website
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Thu 24 Nov - 19:59:53 (2016)    Post subject: Trailmaster X Reply with quote

Ranger wrote:
Super, merci pour la vidéo (je me suis permis de mettre la vidéo directement plutôt que le lien en texte).



Merci Ranger! Je ne suis pas encore très à l'aise avec les vidéos.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Thu 24 Nov - 20:00:53 (2016)    Post subject: Trailmaster X Reply with quote

Skintag wrote:
Super, je suis ton premier abonné... j'ai droit à un custom gratuit ? :p



Merci!
Il faudra que j'en fasse un sans défaut! C'est loin d'être le cas!
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Thu 24 Nov - 20:04:56 (2016)    Post subject: Trailmaster X Reply with quote

Merci de vos encouragements!
Reste à façonner le manche! Encore du boulot mais c'est une partie que j'aime bien: le grain du bois qui s'affine, l'odeur de la sciure...
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Hulk.


Offline

Joined: 18 Apr 2014
Posts: 2,106
Localisation: Sud
Votre âge: 35

PostPosted: Fri 25 Nov - 09:40:40 (2016)    Post subject: Trailmaster X Reply with quote

j'espere que tu accepte tout les avis car j'adore tes customisations

pour moi un mix m2.5 et m3 ça donne beaucoup trop de jeu .
un blocage de scie par dessous c'est une fausse sécurité .
vu le ressort de la scie arrondi tu rajoute une tension sur le liner lock car en fin de compte c'est lui qui fait ressort .
je ne sais pas comment le ressort de la lame peu bloquer avec une telle forme j'ai pourtant fait des essais .
et je suis pas certain que la scie fasse 2.5 épaisseur comme le ressort .


EDIT: c'est le ressort du tournevis plat du coup tu la incliner pour ne pas avoir la pente du poinçon la j'avoue c'est un coup de genie je vais tester ca !



Last edited by Hulk. on Fri 25 Nov - 10:40:46 (2016); edited 1 time in total
Back to top
Skintag


Offline

Joined: 20 Jul 2014
Posts: 1,416
Localisation: Lyon
Votre âge: 25

PostPosted: Fri 25 Nov - 10:26:25 (2016)    Post subject: Trailmaster X Reply with quote

Grenboerg wrote:
Skintag wrote:
Super, je suis ton premier abonné... j'ai droit à un custom gratuit ? :p





Merci!
Il faudra que j'en fasse un sans défaut! C'est loin d'être le cas!




;)
Je suis d'autant plus ébahi que je ne sais pas du tout faire ce genre de chose. Je suis assez bricoleur mais pas pour de la petite mécanique comme ça ^^
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Le pioneer : simplicité, praticité, l'élégance en plus.
Back to top
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Fri 25 Nov - 16:24:49 (2016)    Post subject: Trailmaster X Reply with quote

Je ferai un tuto pour le modèle fieldmaster compact si d'autres veulent se lancer.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Skintag


Offline

Joined: 20 Jul 2014
Posts: 1,416
Localisation: Lyon
Votre âge: 25

PostPosted: Sat 26 Nov - 01:08:32 (2016)    Post subject: Trailmaster X Reply with quote

Grenboerg wrote:
Je ferai un tuto pour le modèle fieldmaster compact si d'autres veulent se lancer.


Super idée !
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Le pioneer : simplicité, praticité, l'élégance en plus.
Back to top
jack o'neill


Offline

Joined: 14 Sep 2013
Posts: 2,977
Localisation: Nogent (45)
Votre âge: 40

PostPosted: Sat 26 Nov - 07:20:48 (2016)    Post subject: Trailmaster X Reply with quote

Okay Okay
Back to top
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Sat 26 Nov - 17:59:20 (2016)    Post subject: Trailmaster X Reply with quote

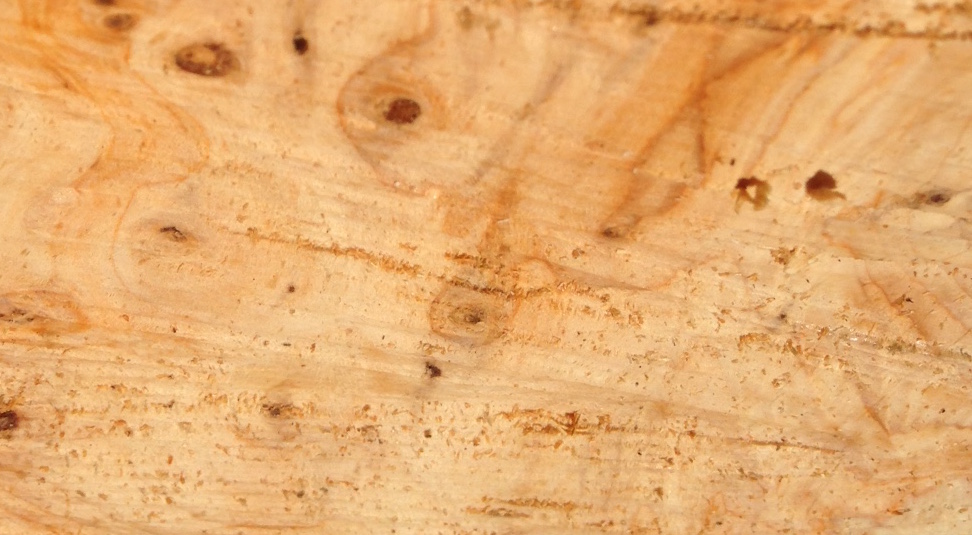

Je dégrossis les plaquettes. Cela prend pas mal de temps car ce bois est très dense et que je ne veux pas le massacrer.
Encore du travail!



~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Sat 26 Nov - 18:11:43 (2016)    Post subject: Trailmaster X Reply with quote

Hulk. wrote:
j'espere que tu accepte tout les avis car j'adore tes customisations
et je suis pas certain que la scie fasse 2.5 épaisseur comme le ressort .


EDIT: c'est le ressort du tournevis plat du coup tu la incliner pour ne pas avoir la pente du poinçon la j'avoue c'est un coup de genie je vais tester ca !





Non ce n'est pas un coup de génie. J'ai essayé tous les ressorts. Le ressort d'origine ne marche pas car il aurait fallu le retourner pour que le pivot de la scie se retrouve en regard du liner lock. J'ai essayé toutes les configurations mais seul ce ressort était compatible avec ce montage.
C'est quand même du bricolage car j'ai du faire une cale pour l'autre coté du ressort et j'ai retaillé scie et ressort pour que ça s'adapte.
Sinon, tu as raison, j'avais un décalage au début mais j'ai utilisé une rondelle pour plaquer la scie contre le liner lock. Le liner lock se déploie en diagonale et bloque bien la scie. Le souci est qu'il accroche un peu la scie quand on la replie, ça se voit sur la video. Si je suis courageux, je le démonterai pour limer et arrondir le liner lock....  L'aventure n'est pas finie!
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Hulk.


Offline

Joined: 18 Apr 2014
Posts: 2,106
Localisation: Sud
Votre âge: 35

PostPosted: Mon 28 Nov - 09:48:40 (2016)    Post subject: Trailmaster X Reply with quote

j'ai fais un peu de mécano ce we pour voir tout ça .
j'ai jamais réussit a mettre bien parallèle le tirebouchon , et il ya un peu trop de tension sur le ressort niveau tirebouchon , mais ça fonctionne .
Back to top
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Mon 28 Nov - 11:39:40 (2016)    Post subject: Trailmaster X Reply with quote

Hulk. wrote:


j'ai jamais réussit a mettre bien parallèle le tirebouchon , et il ya un peu trop de tension sur le ressort niveau tirebouchon , mais ça fonctionne .


Oui j'ai vu ça aussi. Je fais le montage outils dépliés et tirebouchon/cruciforme replié, ça libère de la tension.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Laurent L.
MODO
MODO

Offline

Joined: 16 May 2010
Posts: 6,011
Localisation: 47
Votre âge: 50

PostPosted: Mon 28 Nov - 21:16:41 (2016)    Post subject: Trailmaster X Reply with quote

C'est un bois magnifique !
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
.
Back to top
Visit poster’s website
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Mon 28 Nov - 23:37:02 (2016)    Post subject: Trailmaster X Reply with quote

Laurent L. wrote:
C'est un bois magnifique !




Oui c'est un vieil if de trente ans que mon père a abattu. Ce custom sera pour lui!
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Ranger


Offline

Joined: 13 Aug 2011
Posts: 4,713
Localisation: Valenciennes
Votre âge: 55

PostPosted: Tue 29 Nov - 20:24:45 (2016)    Post subject: Trailmaster X Reply with quote

En effet c'est du beau bois j'ai hâte de voir le résultat final.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Ce n'est pas parce que les choses sont difficiles que nous n'osons pas,
c'est parce que nous n'osons pas qu'elles sont difficiles.
Back to top
Laurent L.
MODO
MODO

Offline

Joined: 16 May 2010
Posts: 6,011
Localisation: 47
Votre âge: 50

PostPosted: Tue 29 Nov - 23:09:55 (2016)    Post subject: Trailmaster X Reply with quote

Tu peux essayer de le mouiller : l'if trempé prend une teinte rose. En séchant, cela s’atténue puis part complètement, sauf si tu passes un vernis avant que le bois, bien que sec, n'ait retrouvé sa couleur originelle.  Smile
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
.
Back to top
Visit poster’s website
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Wed 30 Nov - 00:29:50 (2016)    Post subject: Trailmaster X Reply with quote

Laurent L. wrote:
Tu peux essayer de le mouiller : l'if trempé prend une teinte rose. En séchant, cela s’atténue puis part complètement, sauf si tu passes un vernis avant que le bois, bien que sec, n'ait retrouvé sa couleur originelle.  Smile


Je ne connaissais pas cette astuce. Merci!
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Display posts from previous:
Post new topic   Reply to topic    LE FORUM DU COUTEAU SUISSE Forum Index -> LES COUTEAUX SUISSES : -> CREATIONS , RESTAURATIONS , ET CUSTOMISATIONS All times are GMT + 1 Hour
Goto page: 1, 2  >
Page 1 of 2


Jump to:
Retour en haut de la page

Index | Xooit.com free forum | Free support forum | Free forums directory | Report a violation | Cookies | Charte | Conditions générales d'utilisation
Template SpaceSilver by Mojy, © 2003 Mojy - Mojytech
Powered by phpBB © 2001, 2005 phpBB Group
