Démontage d'un Wenger 85mm


Post new topic   Reply to topic    LE FORUM DU COUTEAU SUISSE Forum Index -> LES COUTEAUX SUISSES : -> CREATIONS , RESTAURATIONS , ET CUSTOMISATIONS
Previous topic :: Next topic
Author Message
Faz


Offline

Joined: 06 Dec 2016
Posts: 1,552
Localisation: BZH
Votre âge: 48

PostPosted: Thu 16 Nov - 16:50:29 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

PublicitéSupprimer les publicités ?

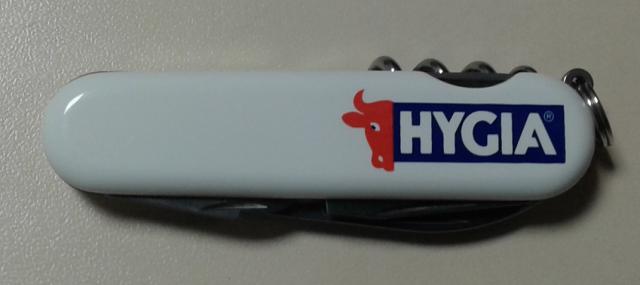

Petite présentation de ce Wenger publicitaire équivalent à un Classic 07

Comme certains d'entre-vous, j'ai acheté sur le bon coin un petit lot de ces couteaux publicitaires à très bon prix grâce au tuyau de Chacap

Etant le premier à l'avoir dans les mains, je vous le présente avant de le ''détruire''  à la presse proprement  Rolling Eyes

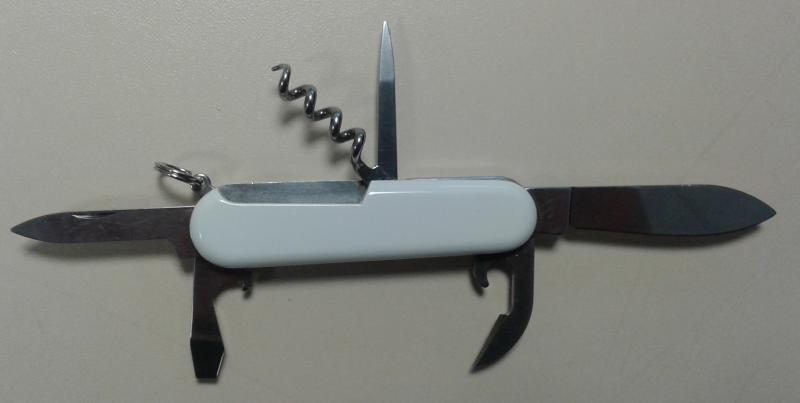

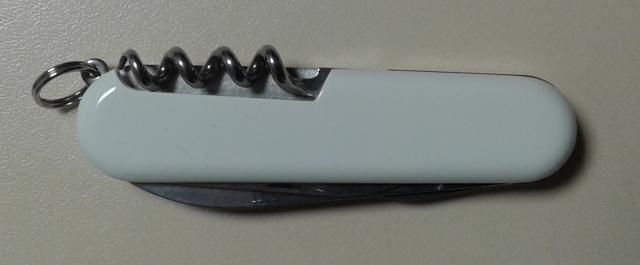

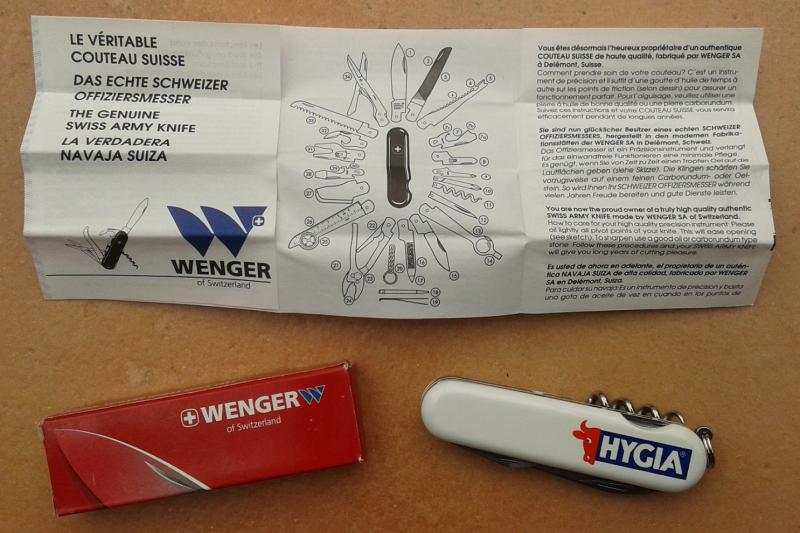

Le couteau est neuf et livré avec la notice dans sa boite rouge qui n'a visiblement jamais été ouverte.



ça devais faire un petit bout de temps qu'il était stocké, la première ouverture de certains outils étant plus dure du à une huile figée avec le temps peut-être?

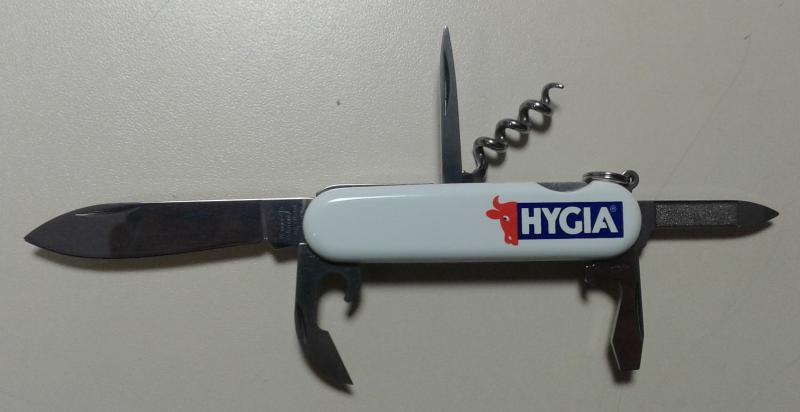

neuf de chez neuf







pas de pincettes ni cure-dents

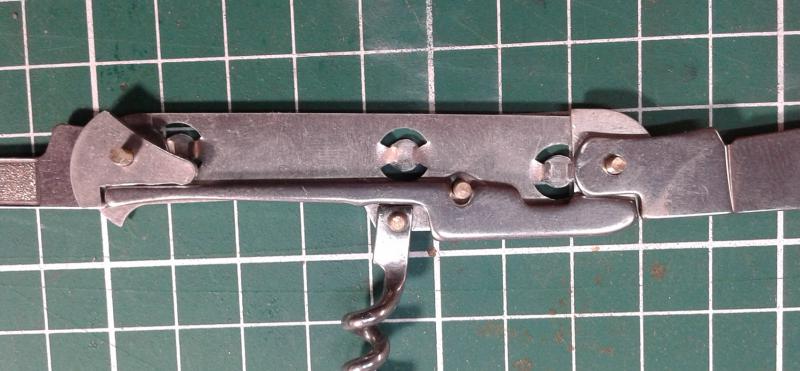

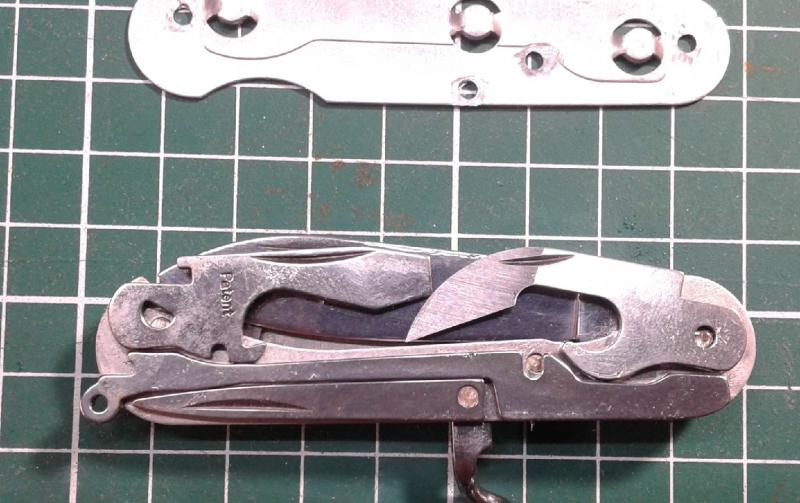

passons maintenant aux choses sérieuses  Twisted Evil




















ça n'a pas changé depuis 40 ans, faut toujours que je démonte mes nouveaux jouets Embarassed , véridique!
cette manie de l'enfance m'a certainement permise de progresser en bricolage, je n'ai pas retrouver beaucoup de mes jouet entiers mais maintenant je bricole bien

pour conclure sur ce Wenger:

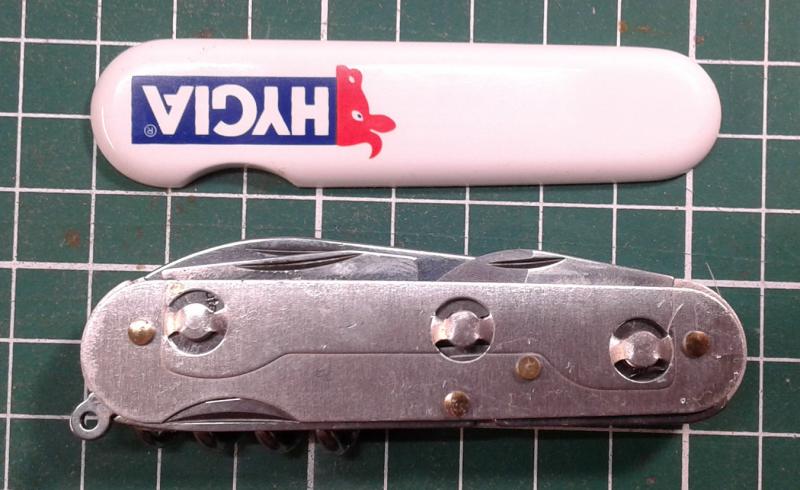

à part le système de fixation des plaquettes et le blocage par pression du tournevis plat, on est en terrain connu, très proche de Victorinox

la prochaine étape sera de comparer les outils voire de les intervertir comme ils l'ont fait avec l'ouvre-boite sur la gamme EVO lorsqu'elle est passé de Wenger à Victorinox
Back to top
Cadnium
MODO
MODO

Offline

Joined: 12 Jun 2011
Posts: 6,087
Localisation: Normandie
Votre âge: Passé

PostPosted: Thu 16 Nov - 19:11:23 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

Tres intéressant ton tuto, ça va me servir car je vais devoir bientôt restaurer un Wenger de ce type.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
www.worldknifedb.info

www.facebook.com/worldknifedatabase
Back to top
Visit poster’s website
Grenboerg


Offline

Joined: 17 Aug 2016
Posts: 3,194
Localisation: Puy de Dome
Votre âge: 41

PostPosted: Fri 17 Nov - 11:23:46 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

Très très sympa!
Merci pour le partage des photos, c'est chouette!
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mes personnalisations de couteaux:
fb.me/customsduverger
Back to top
Visit poster’s website
Bâle1959


Offline

Joined: 10 Jan 2016
Posts: 345
Localisation: Ile de France
Votre âge: 56

PostPosted: Fri 17 Nov - 14:35:31 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

C'est une idée où le système de fixation des plaquettes me semble plus "rustique" que sur un Vic ?

Sinon c'est toujours intéressant ces éclatés cela permet de voir comment c'est foutu à l'intérieur sans avoir à démonter soi-même.

Démonter je pourrais mais il risquerait d'y avoir de la casse... Rolling Eyes (surtout avec ces fixations un peu soft qui ne demanderaient qu'à casser entre mes mains).
Back to top
Buzz
ADMIN
ADMIN

Offline

Joined: 02 Aug 2010
Posts: 32,254
Localisation: Seine et Marne
Votre âge: 39

PostPosted: Sun 26 Nov - 15:13:54 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

Top.  Okay Okay Okay
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Amateur de lames en tout genre, mais surtout de SAK.
Back to top
ppr21


Offline

Joined: 07 Aug 2016
Posts: 845
Localisation: Côte d'Or
Votre âge: 50 +

PostPosted: Wed 29 Nov - 22:27:49 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

Merci pour le partage Faz
Back to top
Cadnium
MODO
MODO

Offline

Joined: 12 Jun 2011
Posts: 6,087
Localisation: Normandie
Votre âge: Passé

PostPosted: Sat 2 Dec - 12:41:54 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

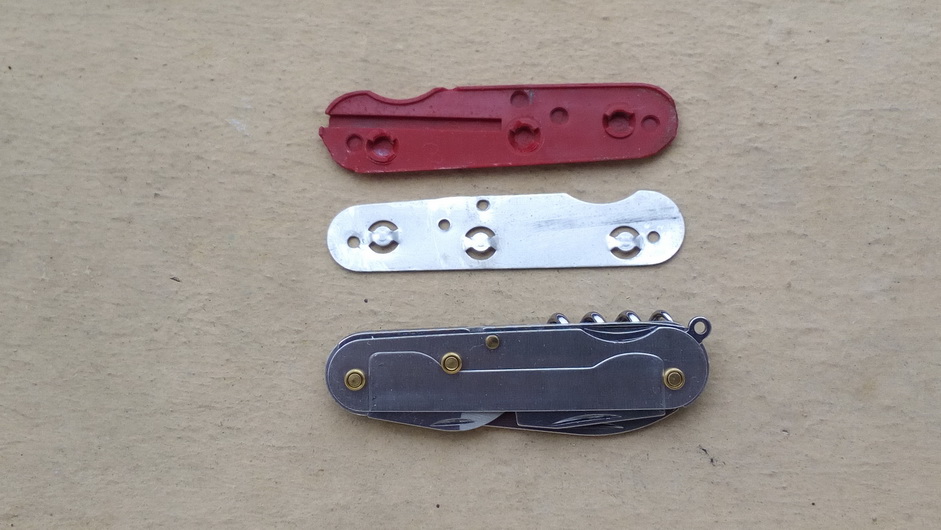

Pour info, je commence à restaurer un Wenger Skyer, en le démontant j'ai trouvé des platines identiques aux tiennes,
par contre en démontant un Wenger plus récent (2014)   j'ai trouvé des platines différentes avec des rondelles comme celles de Victorinox.



~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
www.worldknifedb.info

www.facebook.com/worldknifedatabase
Back to top
Visit poster’s website
Hulk.


Offline

Joined: 18 Apr 2014
Posts: 1,784
Localisation: Sud
Votre âge: 35

PostPosted: Mon 4 Dec - 10:55:00 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

@cadnium sympa comme info complementaire

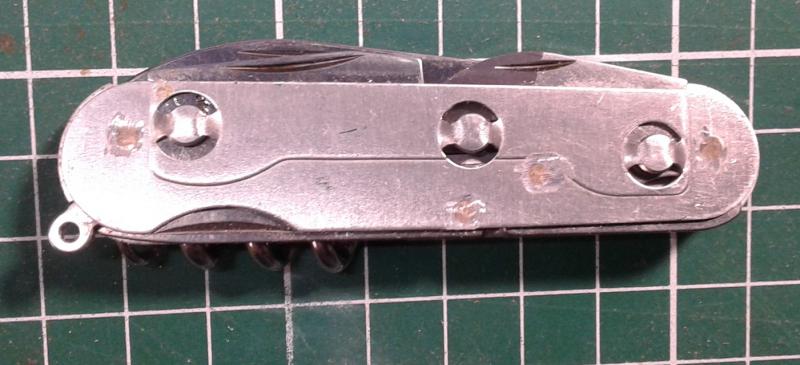

sinon ce we j'ai recu mes petits hygia je n'est pas pu m'empecher de faire un comparatif avec victorinox .

ce qui me choque le plus c'est la difference d'epaisseur de la grande lame 1.7mm wenger contre 2mm pour victorinox
meme constat pour la  lime 1mm pour wenger contre 1.4mm pour victorinox .

les ressorts sont un peu plus souple et l'anneau brisé et de bien meilleur finition sur victorinox .

par contre vu que les ressorts on techniquement la meme epaisseur 2mm et 2.4mm il peu certainement y avoir une interchangeabilité de piece .

c'est grave si j'ai deja envie de transformé le poinçon en mini tournevis plat ?
Back to top
Faz


Offline

Joined: 06 Dec 2016
Posts: 1,552
Localisation: BZH
Votre âge: 48

PostPosted: Mon 4 Dec - 12:25:12 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

@Cadnium

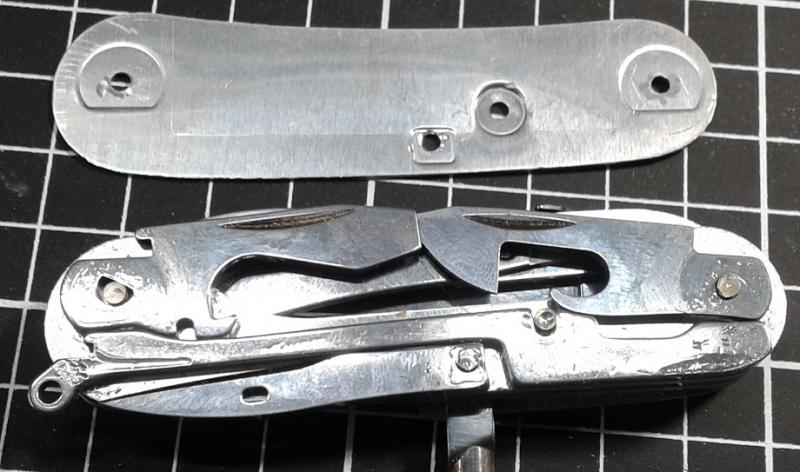

Il est probable que Wenger ai changé son système de fixation de plaquettes récemment en reprenant le même système que Vic à savoir des rivets/bagues sur les axes à la place de son ancien système de ''parenthèses''
je n'ai pas démonté de Wenger hyper récents mais j'ai un Vic EVO (donc un modèle qui vient de chez Wenger avec ses plaquettes ergonomiques) et il utilise les rivets/bagues

@Hulk
L'interchangeabilité de pièces est possible, Vic l'a fait en remplaçant la griffe Wenger par leur ouvre-boite, peut-être pas le meilleur choix...
après il faut parfois adapter le ressort comme l'a fait Vic au niveau ou repose l'ouvre-boite:

le Vic EVO:



Le Wenger:


mais je sais très bien que nos cerveaux malades vont se faire un malin plaisir à jouer les Frankeinstein et réaliser de terribles Wengerinox Twisted Evil
le truc le plus simple à échanger est le poinçon; celui qui souhaite un poinçon  qui ne dépasse pas du tout prendra le Wenger mais devra réaliser une encoche dans la plaquette pour chopper l'onglet, bref encore un truc de customiseur fou

Sinon, j'ai complètement revue mon opinion de la marque Wenger...je ferai un post dédié avec des arguments et des comparatifs, surtout que je vais bientôt désosser un Wenger 9 couches
Back to top
Faz


Offline

Joined: 06 Dec 2016
Posts: 1,552
Localisation: BZH
Votre âge: 48

PostPosted: Tue 5 Dec - 10:16:58 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

Effectivement, avant d'être racheté par Vic, Wenger a modifier son système de fixation des plaquettes et opté pour le principes des rivets/bagues sur axes.

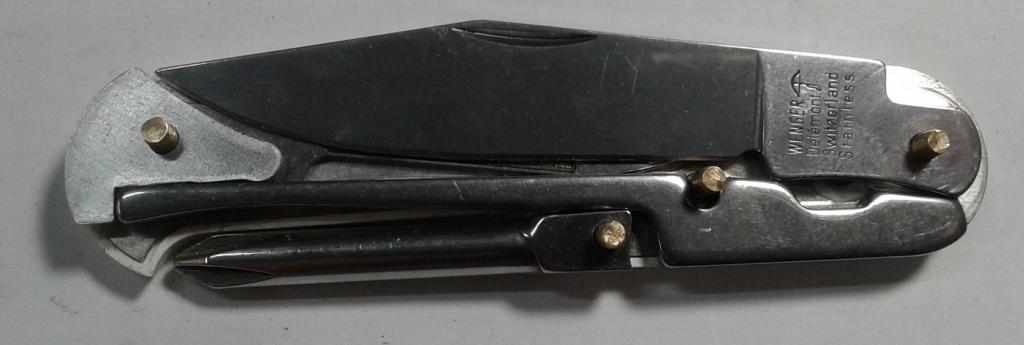

voici un des dernier Evolution sorti sous la marque Wenger:





il y a une différence notable avec Vic:
chez Vic il y a un axe lisse et 2 bagues rivetées
chez Wenger il y a un axe avec une tête usinée (comme un clou) qui fait office de bague et une bague rivetée de l'autre coté; on voit sur la dernière photo que la bague et l'axe ne sont qu'une seule pièce, pas simple à reprendre pour faire des customs...
Back to top
Hulk.


Offline

Joined: 18 Apr 2014
Posts: 1,784
Localisation: Sud
Votre âge: 35

PostPosted: Tue 5 Dec - 10:31:05 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

c'est uniquement la plaquette qui possède la forme haricot

custom,Custom,CUStom fou
Back to top
Faz


Offline

Joined: 06 Dec 2016
Posts: 1,552
Localisation: BZH
Votre âge: 48

PostPosted: Tue 5 Dec - 11:30:24 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

et oui, même sur les anciens, regarde bien ton Hygia, la plaquette blanche entoure elle aussi la platine alu qui se retrouve cachée, tu peux donner la forme que tu veux à la plaquette

euh....custom Weng en cours de réalisation Embarassed dès que j'ai enlevé las plaquettes, j'ai pas pu m’empêcher d'utiliser ma nouvelle perceuse sur les axes, oups Rolling Eyes
Back to top
Faz


Offline

Joined: 06 Dec 2016
Posts: 1,552
Localisation: BZH
Votre âge: 48

PostPosted: Tue 5 Dec - 16:17:03 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

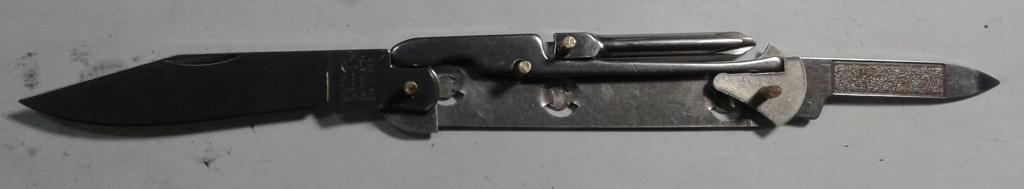

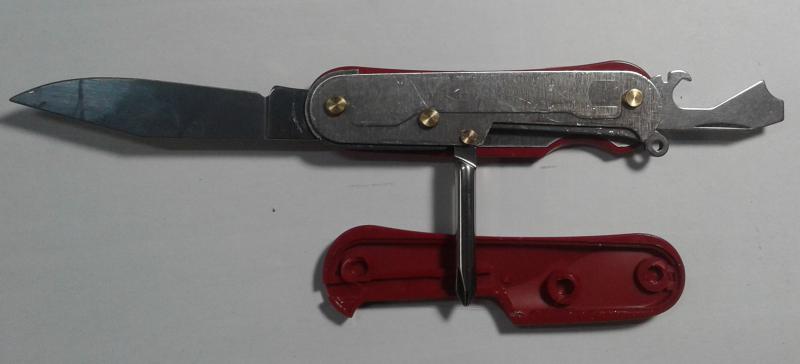

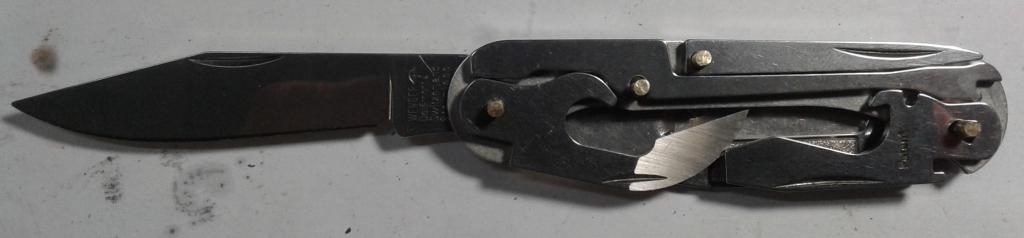

Neuf et déjà sacrifié pour un future custom à lame bowie


Back to top
Hulk.


Offline

Joined: 18 Apr 2014
Posts: 1,784
Localisation: Sud
Votre âge: 35

PostPosted: Wed 6 Dec - 10:53:47 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

ca promet un custom bien sympa Okay

dommage que cette grande lame sois si fine .

tu as le diametre des axes du hygia ?
Back to top
Faz


Offline

Joined: 06 Dec 2016
Posts: 1,552
Localisation: BZH
Votre âge: 48

PostPosted: Wed 6 Dec - 11:27:58 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

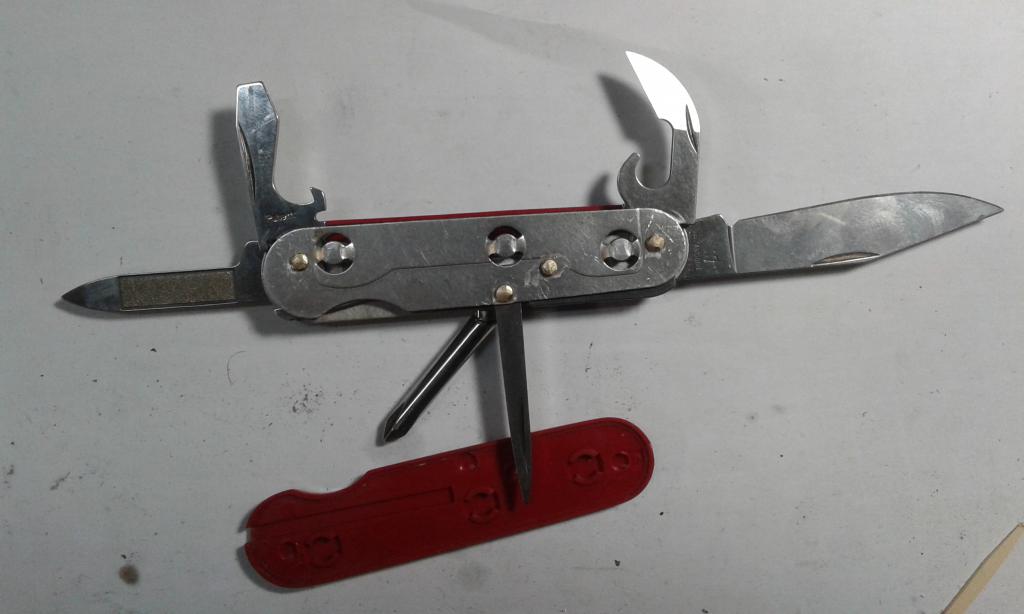

et voilà mon premier custom Wenger, l’essentiel est présent en 2 couches.
il a fusionné avec un Hygia, j'ai viré le trou pour l'anneau brisé qui me rentre dans la paume de la main sur des manches de cette petite taille, vu qu'il sera petit et léger, il sera vraiment au fond de la poche.

-lame Bowie; la pointe très fine est une aiguille, vive la précision
-lime à ongle; très utile au quotidien, elle me manque souvent sur mes Vic et c'est plus net qu'avec les ciseaux
-griffe / ouvre-boites; redoutable cette griffe, les animaux en ont plein les pattes
-tournevis plat / décapsuleur; on peut en faire des choses bien avec un outil aussi polyvalent
-tournevis cruci; chacun sa pathologie
-poinçon; des ptits trous, des ptits trous...






les 4 axes ont un diamètre de 2,5mm Hulk, une seule référence de tige laiton à gérer


Back to top
Hulk.


Offline

Joined: 18 Apr 2014
Posts: 1,784
Localisation: Sud
Votre âge: 35

PostPosted: Wed 6 Dec - 11:47:50 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

une bonne chose le diamètre des axe sans fantaisie Mr. Green .

c'est vrai que c'est petit wenger sont terrible dans une poche a demeure, on les oublies carrément .
il ya juste les cotes plastique un peu trop épaisse a mon gout .
Back to top
Faz


Offline

Joined: 06 Dec 2016
Posts: 1,552
Localisation: BZH
Votre âge: 48

PostPosted: Wed 6 Dec - 11:53:33 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

oui, très compactes ces petits Wenger

Back to top
RenoFéroce
MODO
MODO

Offline

Joined: 28 Feb 2016
Posts: 4,029
Localisation: Calvados
Votre âge: 52

PostPosted: Fri 8 Dec - 19:32:50 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

Okay Okay Okay
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
"Explore, Learn, Act" MIKE HORN
Back to top
MaX


Offline

Joined: 08 Sep 2013
Posts: 327
Localisation: Belgique
Votre âge: 26

PostPosted: Sun 10 Dec - 07:13:57 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

Y'a pas a dire, c'est vraiment magnifique de l'intérieur, un SAK  J'en bave


Tellement d'ingéniosité en un si petit objet   vraiment fascinant
Back to top
Cadnium
MODO
MODO

Offline

Joined: 12 Jun 2011
Posts: 6,087
Localisation: Normandie
Votre âge: Passé

PostPosted: Sun 10 Dec - 13:41:55 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

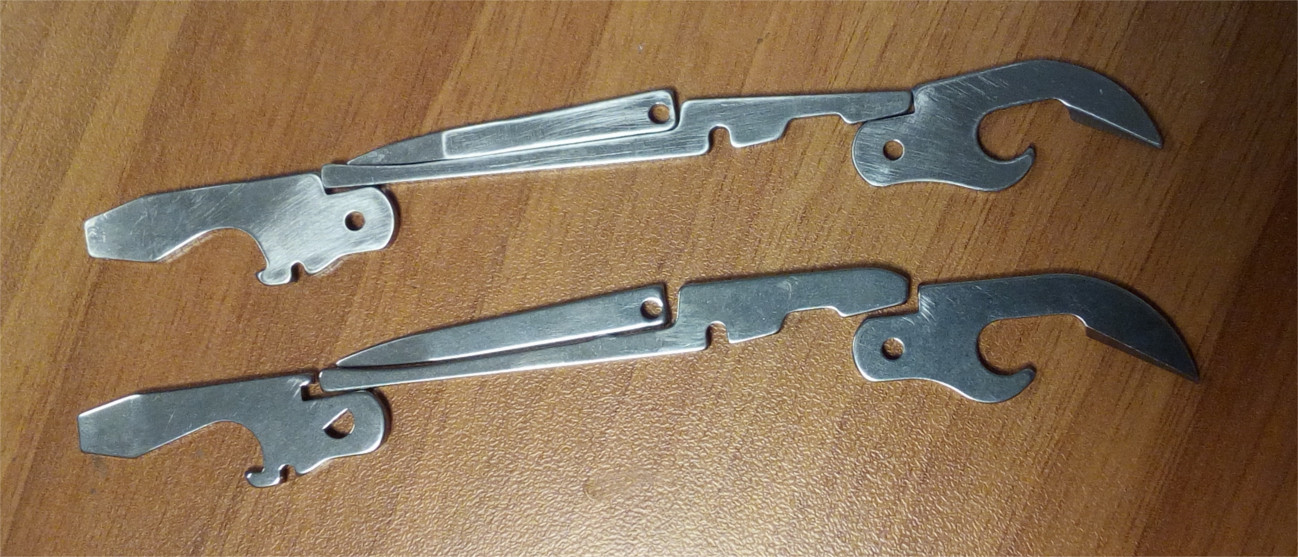

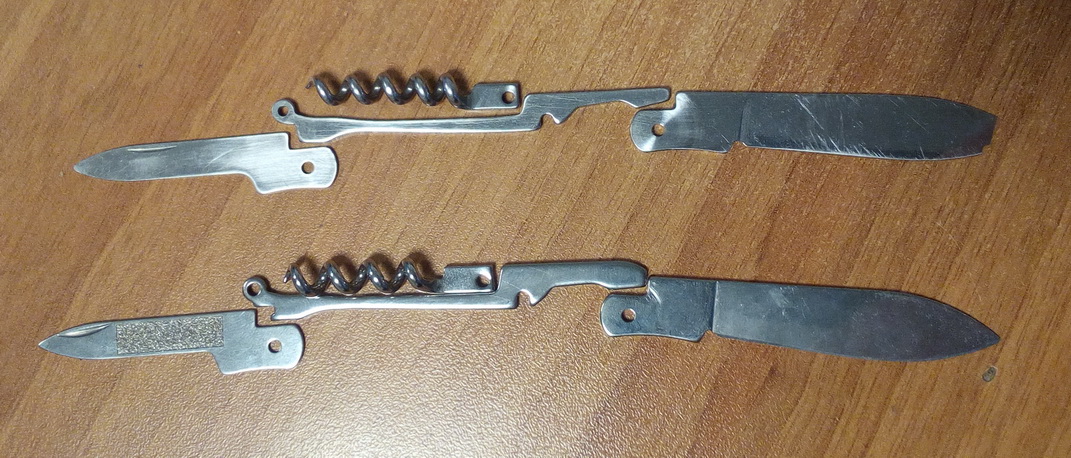

Petite variation des pièces sur un Wenger 85mm ancien, le modèle Skier que je restaure et un 85mm acheté en 2014,
je vous avais déja montré les plaquettes, voici les tripes de la bête.





les trous des platines sont au même endroit, les ressorts ont la même épaisseur mais pas tout à fait la même forme.
A noter le trou de l'axe du décapsuleur, l'ouvre boite qui est un peu plus grand  et le léger bossage au niveau du logement du poinçon.





Même remarque pour le ressort, le tire bouchon comporte 5 spires au lieux de 4, c'est le seul de mes Wenger 85mm que je possède ce type de tire bouchon.
La lime à ongle est inversée, sur tous mes Wenger 85mm, environ la moitié posséde une lime à ongle inversée.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
www.worldknifedb.info

www.facebook.com/worldknifedatabase
Back to top
Visit poster’s website
Faz


Offline

Joined: 06 Dec 2016
Posts: 1,552
Localisation: BZH
Votre âge: 48

PostPosted: Sun 10 Dec - 19:27:07 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

je pense que tu t'es planté Cadnium, les 2 ressorts de la 1ere photo vont sur la 2eme et vice versa
Back to top
MACGYVER
ADMIN
ADMIN

Offline

Joined: 15 May 2010
Posts: 50,093
Localisation: VAL D'OISE
Votre âge: 60

PostPosted: Sun 10 Dec - 19:28:23 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

Question
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Un SAK , même plusieurs , sinon rien !!
Back to top
Visit poster’s website
Hulk.


Offline

Joined: 18 Apr 2014
Posts: 1,784
Localisation: Sud
Votre âge: 35

PostPosted: Mon 11 Dec - 10:50:14 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

ca me laisse dubitatif c'est photos Cadnium .

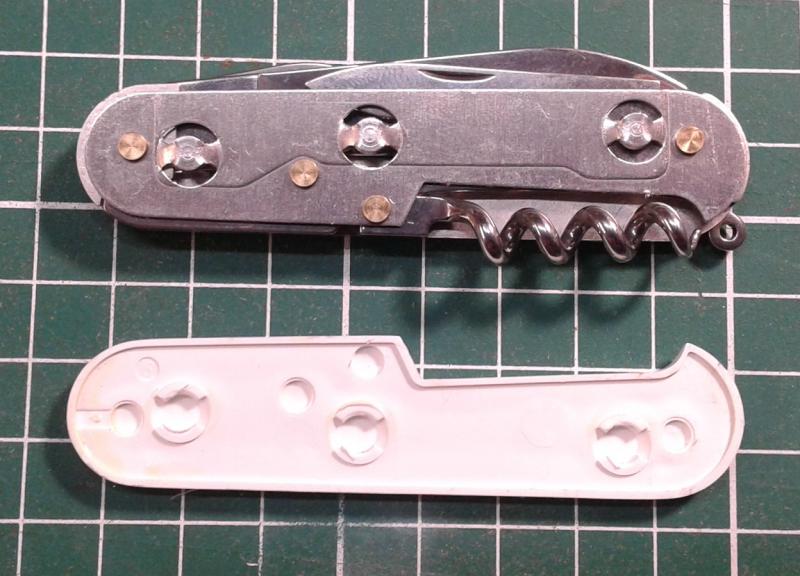

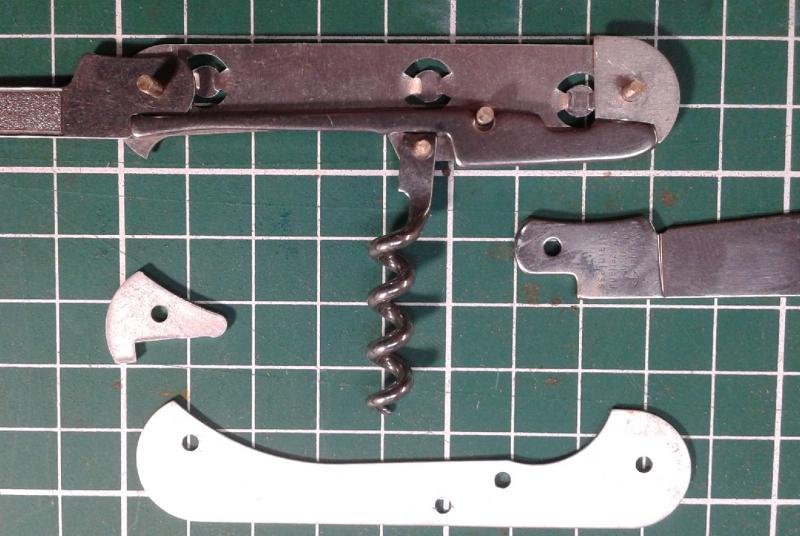

sinon je viens de démonté mon premier wenger l'hygia ,
conclusion on peu faire pas mal d'hybride , changer le poinçon , mètre une petite lame a la place de la lime , ect
par contre les cotes alu font cheap et les rivets sont fastidieux a faire sauté .

il va falloir que je regarde si en remontant les rivets des axes opposé on peu avoir des ressorts plus fort


Last edited by Hulk. on Mon 11 Dec - 16:23:41 (2017); edited 1 time in total
Back to top
Faz


Offline

Joined: 06 Dec 2016
Posts: 1,552
Localisation: BZH
Votre âge: 48

PostPosted: Mon 11 Dec - 15:28:34 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

@ Mac: Cadnium a photographié les ouvrants avec les ressort des lames et les lames avec le ressort des ouvrants, c'est surtout flagrant au niveau du ''créneau" qui sert à bloquer le tournevis plat lorsqu'il est en pression.

@ Hulk: oui, pas mal d'hybrides possibles, moi j'aime bien la lime à ongle à la place de la petite lame
en quoi tu trouve que les cotés alu sont plus cheap? leur système de fixation de plaquettes en ''parenthèse'' un peu bizare au début permet de démonter-remonter les plaquettes plusieurs fois sans détériorer la plaquette contrairement à Victorinox.
j'ai pas compris le truc des ressorts plus forts axes les axes opposés?

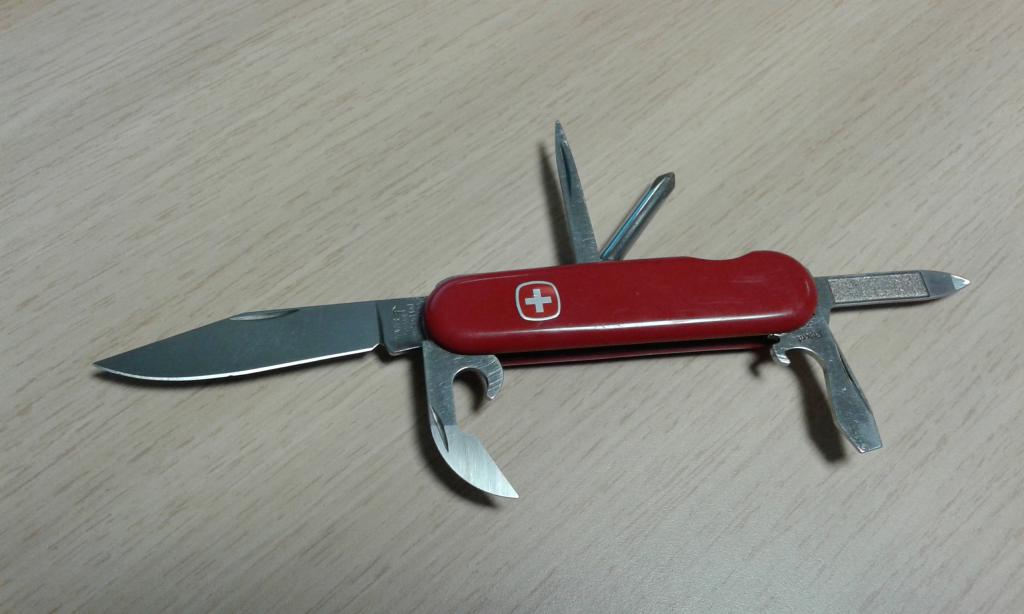

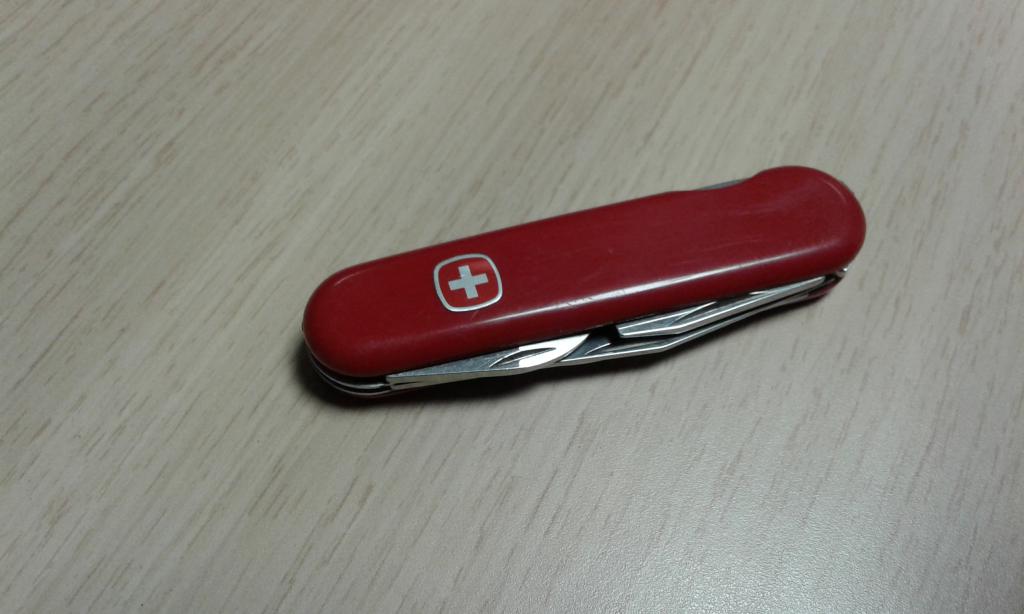

sinon mon premier custom Wenger se porte à merveille, j'ai refait le rivetage 2 fois, c'est toujours une phase délicate...surtout avec un marteau plat







tout petit, tout mignon, il ne me quitte plus je l'adore Mr. Green
Back to top
Hulk.


Offline

Joined: 18 Apr 2014
Posts: 1,784
Localisation: Sud
Votre âge: 35

PostPosted: Mon 11 Dec - 16:23:27 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

très belle amélioration , j'adore la lame Okay


c'est un ressenti pour les cotes l'alu deja elle me semble plus souple , il faut que je vérifie l’épaisseur  , les trou de fixation pour les cotes sont pratique mais je les trouves trop prés des trou d'axe.

les ressorts sont moue d'origine , je pensai remonter les axes avant et arrière pour les rentres plus ferme .
Back to top
Faz


Offline

Joined: 06 Dec 2016
Posts: 1,552
Localisation: BZH
Votre âge: 48

PostPosted: Mon 11 Dec - 17:08:07 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

oui, lame super pratique, une véritable aiguille faite pour la précision
elles sont probablement plus souple car: un 85mm est plus petit qu'un 91mm, elle sont d'autant moins large que chez Wenger la plaquette recouvre la platine et pour finir, les ''parenthèses'' enlèvent encore de la matière mais une fois le tout sertis, ça le fait.
les parenthèses trop près des axes: oui, surtout pour le sertissage au gros marteau Rolling Eyes
les ressorts ne m'ont pas parue plus mou surtout comparé à mon Boker Teck Tool qui est une horreur de moleté, je vais faire un petit test comparatif avec un peson comme lorsque je règle la détente de mes armes à feu
Je ne toucherais pas à la position des axes...je l'ai fait une fois pour un ressort limé et des plaquettes G10 trop petites mais c'était chaud à retrouver la perfection de fonctionnement d'un suisse; je voterais plus pour un léger cintrage des ressorts afin de leur donner plus de peps
Back to top
Cadnium
MODO
MODO

Offline

Joined: 12 Jun 2011
Posts: 6,087
Localisation: Normandie
Votre âge: Passé

PostPosted: Mon 11 Dec - 19:19:07 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

Faz wrote:
je pense que tu t'es planté Cadnium, les 2 ressorts de la 1ere photo vont sur la 2eme et vice versa


Exact, je m'en suis aperçu après coup, les descriptions des différences restent valables.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
www.worldknifedb.info

www.facebook.com/worldknifedatabase
Back to top
Hulk.


Offline

Joined: 18 Apr 2014
Posts: 1,784
Localisation: Sud
Votre âge: 35

PostPosted: Wed 13 Dec - 10:20:14 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

c'est interessant du coup les ressorts ne sont pas affleurant dans une version .

c'est le modèle le plus ressent 2014 ?
Back to top
Faz


Offline

Joined: 06 Dec 2016
Posts: 1,552
Localisation: BZH
Votre âge: 48

PostPosted: Wed 13 Dec - 10:58:53 (2017)    Post subject: Démontage d'un Wenger 85mm Reply with quote

quel œil Hulk
effectivement, j'ai récemment acquis 2 Wenger 8 et 9 couches de 2 générations différentes mais quand même antérieurs à la game EVO pour réaliser un custom dos plein et tout ressorts affleurants comme un Alox Okay
le plus vieux a un ouvre-boite plus petit et le ressort de la grande lame non affleurant comme chez Vic, faut que je vérifie si le décapsuleur n'est pas blocable
Back to top
JeanCrack


Offline

Joined: 11 Feb 2012
Posts: 62
Localisation: CH-Jura NE

PostPosted: Sat 6 Jan - 04:42:54 (2018)    Post subject: Démontage d'un Wenger 85mm Reply with quote

Super je vais en faire un avec des tire-bouchons partout !! 🤪
Back to top
Contenu Sponsorisé






PostPosted: Today at 08:37:35 (2019)    Post subject: Démontage d'un Wenger 85mm

Back to top
Display posts from previous:
Post new topic   Reply to topic    LE FORUM DU COUTEAU SUISSE Forum Index -> LES COUTEAUX SUISSES : -> CREATIONS , RESTAURATIONS , ET CUSTOMISATIONS All times are GMT + 2 Hours
Page 1 of 1


Jump to:
Retour en haut de la page

Index | Xooit.com free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Template SpaceSilver by Mojy, © 2003 Mojy - Mojytech
Powered by phpBB © 2001, 2005 phpBB Group
